SUP
04/25
03MAR25/14MAR25
NOTA: SUP EST, sólo se cancelará por NOTAM, SUP o enmienda al AIP.
AIS-ESPAÑA.- European Tactical Airlift Program Course 25-1(ETAP-C 25-1).
1.GENERAL
El “European Tactical Airlift Program Course 25-1” (ETAP-C 25-1) tendrá lugar entre los días 03 de marzo y el 14 de marzo de 2025 (Fase LIVEX) en las áreas abajo definidas, las cuales se activarán mediante NOTAM con 30 días de antelación.
2. ÁEAS Y CORREDORES RESERVADOS

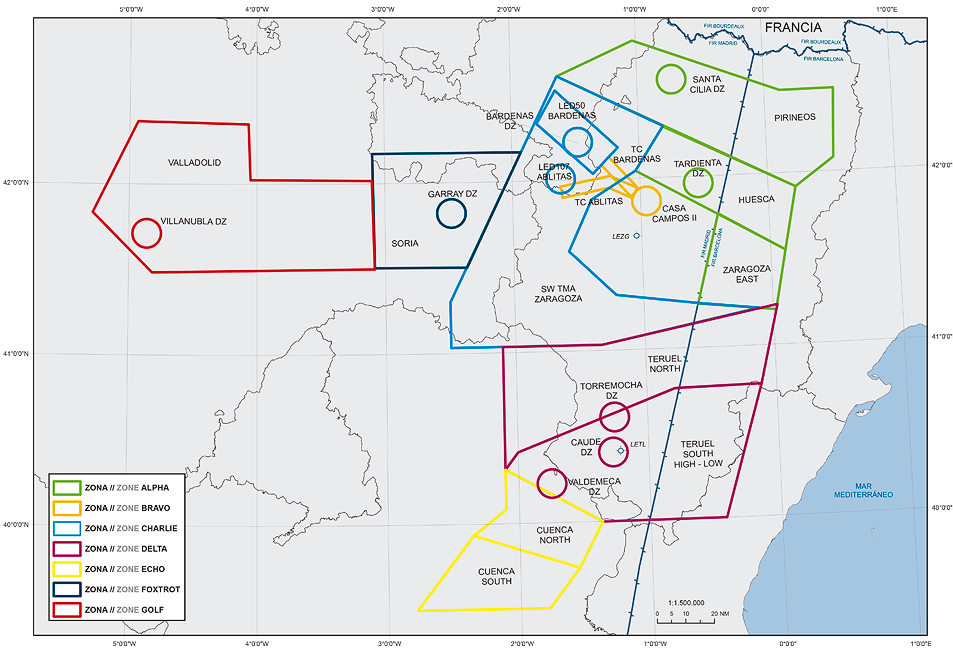

Con el fin de establecer una reserva de espacio aéreo más flexible, se ha divido el espacio aéreo en siete (7) zonas diferenciadas.
Estas áreas o corredores tendrán el tratamiento de TRA. Las aeronaves no participantes en el ejercicio, sólo podrán entrar en las áreas activadas bajo una autorización ATC proporcionada por la agencia ATS encargada de dar servicio de control, si así lo permite la coordinación táctica con la agencia militar responsable (ECAO Madrid/Barcelona o Zaragoza APP o Valladolid TWR).
2.1 ZONA “ETAP ALPHA”
ÁREA PIRINEOS
Límites laterales:
423630N 0013800W; 424815N 0010135W;
422900N 0000720E; 422900N 0003245E;
420445N 0003115E; 415500N 0001255E;
423630N 0013800W.
Límites verticales:
SFC-FL130
ÁREA HUESCA
Límites laterales:
413300N 0000650E; 420240N 0010200W;
421750N 0004830W; 415500N 0001250E;
413300N 0000650E.
Límites verticales:
SFC-FL130
ÁREA ZARAGOZA EAST
Limites laterales:
414640N 0002400W; 413300N 0000650E;
411215N 0000120E; 411520N 0003450W;
414640N 0002400W.
Límites verticales:
SFC-2000 ft AGL.
ÁREA SANTA CILIA DZ
Limites laterales:
Círculo de 5 NM de radio centrado en 423416N 0004339W.
Límites verticales:
SFC-FL130.
Nota : Zona de lanzamiento de paracaidistas y material.
ÁREA TARDIENTA DZ
Limites laterales:
Círculo de 5NM de radio centro en 415737N 0003241W.
Límites verticales:
SFC-FL130.
Nota : Zona de lanzamiento de paracaidistas y material.
2.2 ZONA “ETAP BRAVO”
ÁREA ETAP CASA CAMPOS II
Límites laterales:
Círculo de 5 NM de radio centrado en 415156N 0005716W.
Límites verticales:
SFC-FL130.
Nota: Zona de lanzamiento de paracaidistas y material. La activación se realizará mediante coordinación táctica por parte de Zaragoza ATC, en coordinación con el resto de actividades militares del área LED70.
ETAP TC (1) ABLITAS. LED107 - ÁREA CASA CAMPOS II
Límites laterales:
2.5 NM a cada lado de la línea que une las siguientes coordenadas: 415550N 0013700W; 415900N 0011420W; 415452N 0010240W.
Límites verticales:
SFC-2000 ft AGL.
Nota : La activación se realizará mediante coordinación táctica por parte de Zaragoza ATC, en coordinación con el resto de actividades militares del área LED70.
(1) TC: Corredor de tránsito.
ETAP TC BARDENAS. LED50 - ÁREA CASA CAMPOS II
Límites laterales:
2.5 NM a cada lado de la línea que une las siguientes coordenadas: 420624N 0011613W; 415452N 0010240W.
Límites verticales:
SFC-2000 ft AGL.
Nota: La activación se realizará mediante coordinación táctica por parte de Zaragoza ATC, en coordinación con el resto de actividades militares del área LED70.
2.3 ZONA “ETAP CHARLIE”
ÁREA ETAP LED50 BARDENAS (ZARAGOZA)
Límites laterales:
420200N 0012200W; 421100N 0011000W;
423130N 0013900W; 422000N 0014800W;
420200N 0012200W. (Mismas coordenadas que las definidas en AIP-España).
Límites verticales:
SFC-FL130.
ÁREA BARDENAS DZ
Límites laterales:
Círculo de 5 NM de radio centrado en 421315N 0012879W.
Límites verticales:
SFC-F130.
Nota: Zona de lanzamiento de paracaidistas y material.
ÁREA ETAP LED107 ABLITAS (NAVARRA)
Límites laterales:
Círculo de 5 NM de radio centrado en 420030N 0013716W.
Límites verticales:
SFC-FL130.
Nota: Zona de lanzamiento de paracaidistas y material.
ÁREA ETAP SW TMA ZARAGOZA
Límites laterales:
423630N 0013800W; 421800N 0004820W;
420240N 0010200W; 415300N 0012300W;
413500N 0013410W; 411920N 0011240W;
411530N 0003500W; 411300N 0000630W;
410200N 0012000W; 410200N 0023000W;
411810N 0023000W; 422730N 0014400W;
423630N 0013800W.
Límites verticales:
SFC-FL130.
2.4 ZONA “ETAP DELTA”
ÁREA ETAP TERUEL NORTH
Límites laterales:
401900N 0020600W; 410200N 0020600W;
410200N 0012000W; 411400N 0000200E;
404630N 0000700W; 404600N 0004700W;
402500N 0020000W; 401900N 0020600W.
Límites verticales:
SFC-FL130.
ÁREA ETAP TERUEL SOUTH LOW
Límites laterales:
404630N 0000700W; 400000N 0002520W;
400000N 0012200W; 401900N 0020600W;
402500N 0020000W; 404600N 0004700W;
404630N 0000700W. (Mismas coordenadas que la LED104 TERUEL).
Límites verticales:
SFC-FL130.
Nota: Aeronaves militares operando en la zona. Los tráficos no participantes en el ejercicio con plan de vuelo IFR y destino LETL sólo podrán entrar en esta área activada si su ETA real se mantiene +/- 30 minutos de la hora de llegada previamente acordada y aprobada por operaciones del aeropuerto de Teruel.
ÁREA ETAP TERUEL SOUTH HIGH
Límites laterales:
404630N 0000700W; 400000N 0002520W;
400000N 0012200W; 401900N 0020600W;
402500N 0020000W; 404600N 0004700W;
404630N 0000700W.
(Mismas coordenadas que la LED104 TERUEL)
Límites verticales:
FL130-UNL.
ÁREA CAUDE DZ
Límites laterales:
Círculo de 5 NM de radio centrado en 402415N 0011620W.
Límites verticales:
SFC-FL 130.
Nota: Zona de lanzamiento de paracaidistas y material.
ÁREA TORREMOCHA DZ
Limites laterales:
Círculo de 5NM de radio centro en 403630N 0011515W
Límites verticales:
SFC-FL130.
Nota: Zona de lanzamiento de paracaidistas y material.
ÁREA VALDEMECA DZ
Límites laterales:
Círculo de 5 NM de radio centrado en 401345N 0014450W.
Límites verticales:
SFC-FL 130.
Nota: Zona de lanzamiento de paracaidistas y material.
2.5 ZONA “ETAP ECHO”
ÁREA ETAP CUENCA NORTH
Límites laterales:
401900N 0020600W; 400000N 0012200W;
394400N 0013300W; 395600N 0022100W;
400500N 0020600W; 401900N 0020600W.
Límites verticales:
SFC-FL080.
ÁREA ETAP CUENCA SOUTH
Límites laterales:
394400N 0013300W; 393000N 0014700W;
393000N 0024700W; 395600N 0022100W;
394400N 0013300W.
Límites verticales:
SFC-FL080.
Nota: Coordenadas coincidentes con la LED132, evitando la TMA de Valencia.
2.6 ZONA “ETAP FOXTROX”
ÁREA ETAP SORIA
Límites laterales:
421015N 0015540W; 413010N 0022157W;
413025N 0030458W; 421026N 0030547W;
421015N 0015540W.
Límites verticales:
SFC-FL130.
ÁREA GARRAY DZ
Límites laterales:
Círculo de 5 NM de radio centrado en 414915N 0022851W.
Límites verticales:
SFC-FL130.
Nota: Zona de lanzamiento de paracaidistas y material.
2.7 ZONA “ETAP GOLF”
ÁREA ETAP VALLADOLID
Límites laterales:
420100N 0030600W; 413000N 0030500W;
412900N 0044900W; 415000N 0051700W;
422200N 0045600W; 422100N 0040400W;
420130N 0040300W; 420100N 0030600W.
Límites verticales:
SFC-FL130.
Nota: Aeronaves militares operando en la zona. Tráficos no participantes en el ejercicio con plan de vuelo IFR y destino LEVD sólo podrán entrar en esta área activada si su ETA real se mantiene +/- 30minutos de la hora de llegada previamente acordada y por operaciones del aeropuerto de VALLADOLID/Villanubla.
ÁREA VILLANUBLA DZ
Límites laterales:
Círculo de 5 NM de radio centrado en 414241N 0045138W.
Límites verticales:
SFC-FL130.
Nota: Zona de lanzamiento de paracaidistas y material.
