LEAS AD 2 DATOS DEL AERÓDROMO
INDICADOR DE LUGAR Y - NOMBRE DEL AERÓDROMO
LEAS - ASTURIAS
DATOS GEOGRÁFICOS Y ADMINISTRATIVOS DEL AERÓDROMO DATOS GEOGRÁFICOS Y DE ADMINISTRACIÓN DEL AERÓDROMO
ARP |
433349N 0060205W. Ver AD 2-LEAS ADC. |
|
Distancia y dirección desde la ciudad |
13 km W. |
|
Elevación |
127 m / 416 ft. |
|
Ondulación geoide |
52.73 ± 0.05 m (1). |
|
Temperatura de referencia |
22°C. |
|
Temperatura baja media |
8ºC. |
|
Declinación magnética |
0º (2025). |
|
Cambio anual |
10.4' E. |
|
Administración AD |
Aena. |
|
Dirección |
Aeropuerto de Asturias; 33459 Santiago del Monte (Castrillón) Asturias. |
|
TEL |
+34-985 127 500 |
|
| FAX | +34-985 127 516 | |
AFTN |
LEAS |
|
Tránsito autorizado |
IFR/VFR. |
|
Observaciones |
(1) Para todos los puntos del AD. |
HORAS DE FUNCIONAMIENTO HORARIO DE OPERACIÓN
Aeropuerto |
V: 0440-2330, PS 1 HR PPR 1 HR BFR AD CLSD. I: 0540-2315, PS 1 HR Y 30 MIN PPR 1 HR BFR AD CLSD. |
|
Aduanas e Inmigración |
HR AD. |
|
Servicios médicos y de sanidad: |
Ver GEN 1.4. |
|
AIS |
H24 (1).
|
|
| ARO | HR AD (2). | |
Información MET |
HR AD PS 55 MIN BFR HR AD. |
|
ATS |
V: 0425-2350, PS 1 HR PPR 1 HR BFR AD CLSD. I: 0525-2335, PS 1 HR Y 30 MIN PPR 1 HR BFR AD CLSD |
|
Abastecimiento de combustible |
V: 0410-2330, PS 1 HR PPR BFR AD CLSD. I: 0510-2315, PS 1 HR Y 30 MIN PPR BFR AD CLSD. |
|
Asistencia en tierra |
HR AD. |
|
Seguridad |
H24. |
|
Deshielo |
No. |
|
Observaciones |
(1) Oficina AIO Centralizada – Oficina NOTAM Internacional:
|
SERVICIOS E INSTALACIONES PARA CARGA Y MANTENIMIENTO
Instalaciones para el manejo de carga |
Hasta 10000 kg. |
|
Tipos de combustible |
100LL, JET A-1 (1). |
|
Tipo de lubricante |
AEROSHELL W100. |
|
Capacidad de reabastecimiento |
100 LL:
JET A-1:
|
|
Instalaciones para el deshielo |
No. |
|
Espacio disponible en hangar |
No. |
|
Instalaciones para reparaciones |
No. |
|
Observaciones |
Es obligatorio contratar servicio de asistencia en tierra para todas las operaciones, incluidas las no comerciales. En las operaciones de llegada, pasajeros y tripulantes deberán esperar a bordo de la aeronave la llegada de su agente de asistencia en tierra. Como mínimo debe contratarse categoría 5 de rampa, asistencia a la aeronave. Además, siempre que haya pasajeros que tengan origen o destino un aeropuerto NO SCHENGEN, debe contratarse categoría 2, asistencia a pasajeros. Exenciones: vuelos de Estado, hospital, SAR, militares, humanitarios y de extinción de incendios.
Solo para Aviación General y Ejecutiva: |
INSTALACIONES Y SERVICIOS PARA PASAJEROS INSTALACIONES PARA LOS PASAJEROS
Hoteles |
No. |
|
Restaurante |
Sí. |
|
Transporte |
Taxis, coches de alquiler, autobuses. |
|
Instalaciones médicas |
No. |
|
Banco/Oficina Postal |
Cajero automático / No. |
|
Información turística |
Sí. |
|
Observaciones |
Ninguna. |
SERVICIOS DE SALVAMENTO Y EXTINCIÓN DE INCENDIOS
Categoría de incendios |
7. (1) |
|
Equipo de salvamento |
De acuerdo con la categoría de incendios publicada. |
|
Retirada de aeronaves inutilizadas |
Compañías de la zona, tiempo de respuesta: en horario normal: de 45 a 60 min; noches y fines de semana: 90 min. ACFT MAX que puede ser trasladada: ACFT de letra de clave E. (2) |
|
Observaciones |
(1) 8 a demanda, conforme procedimiento (ver casilla 20). (2) Responsable de la coordinación de la operación de
traslado de aeronaves: Jefe de Operaciones / Ejecutivo de
servicio. Contacto a través de la Oficina de Operaciones
del aeropuerto:
|
EVALUACIÓN Y NOTIFICACIÓN DEL ESTADO DE LA SUPERFICIE DE LA PISTA , Y PLAN PARA LA NIEVE
Tipos de equipamiento de limpieza |
Quitanieves con cuchilla quitanieves de 4 m y esparcidor de urea de 5 m3 incorporado. |
|
Prioridades de limpieza |
Pista, TWY C, A, PRKG 02, 03 y 04, vía de servicio de plataforma y resto de puestos de estacionamiento. |
|
Material usado para el tratamiento de la superficie del área de movimiento |
Urea (UREA) |
|
Pistas de invierno especialmente preparadas |
No aplica. |
|
Observaciones |
Periodo de aplicación del plan para la nieve: 01-DEC al 28/29-FEB. Evaluación y notificación del estado de la superficie de la pista de acuerdo a la metodología del Global Reporting Format (GRF) descrita en AD 1.2.2. A Aeródromo en servicio durante todas las estaciones del año. |
DATOS SOBRE PLATAFORMAS, CALLES DE RODAJE Y EMPLAZAMIENTOS/POSICIONES DE VERIFICACIÓN DE EQUIPO DETALLES DEL ÁREA DE MOVIMIENTO
Plataforma |
Superficie: Hormigón. Resistencia:
|
|
Calles de rodaje |
Anchura: 23 m; EXC A: 32.5 m. Superficie: Asfalto. Resistencia:
|
|
Posiciones de comprobación |
Altímetro: Plataforma ELEV 128 m / 420 ft. |
|
Observaciones |
Ninguna. |
SISTEMA DE GUÍA Y CONTROL DEL MOVIMIENTO EN LA SUPERFICIE Y SEÑALES SISTEMAS Y SEÑALES DE GUÍA DE RODAJE
Sistema de guía de rodaje |
Señalización horizontal, punto de espera de la pista, punto de espera intermedio, barras de parada, luces de punto de espera intermedio, letreros luminosos, letreros de prohibida la entrada, luces de protección de pista, barra de prohibición de acceso en TWY D, puestos de estacionamiento. |
|
Señalización de RWY |
Designadores, umbral, eje, punto de visada, faja lateral y zona de toma de contacto. (1) |
|
Señalización de TWY |
Eje y faja lateral. |
|
Observaciones |
(1) La longitud de las señales de TDZ en RWY 29 hasta 600 m. |
OBSTÁCULOS DE AERÓDROMO
Obstáculos que penetran las Superficies de Aproximación, Ascenso en el Despegue, Cónica, Horizontal interna, Transición, Transición Interna y aterrizaje interrumpido establecidas en el Anexo 14 de OACI; y las áreas 2A y 3 establecidas en el Anexo 15 de la OACI. Los que penetran estas superficies se identifican en el fichero CSV como “Relevante_Relevant = Si/Yes”.
|
Ver Ítem 10 y Conjunto de Datos. |
|
Observaciones |
Ver AD 2-LEAS AOC. |
INFORMACIÓN METEOROLÓGICA SUMINISTRADA SERVICIO METEOROLÓGICO PRESTADO
Oficina MET |
Asturias EMAe. |
|
HR |
HR AD PS 55 MIN BFR HR AD. Fuera de este horario se emitirá METAR AUTO semihorario. |
|
METAR |
Semihorario. |
|
TAF |
24 HR. |
|
TREND |
Sí. |
|
Información |
En persona y telefónica. |
|
Documentación de vuelo/Idioma |
Cartas y lenguaje claro/Español. |
|
Cartas |
Mapas significativos, previstos en altitud (viento y temperatura) y de vientos máximos. |
|
Equipo suplementario |
Presentador de imágenes de nubes, rayos y de información radar. |
|
Dependencia ATS atendida |
TWR, APP. |
|
Información adicional |
Santander OMAe (LESD): H24
Asturias EMAe: HR AD
|
|
Observaciones |
Existe resumen climatológico de aeródromo. Se hacen avisos de aeródromo. |
CARACTERÍSTICAS FÍSICAS DE LA PISTA
RWY |
Orientación |
DIM (m) |
THR PSN |
THR ELEV TDZ ELEV |
SWY (m) |
CWY (m) |
Franja (m) |
OFZ |
RESA (m) |
RWY/SWY SFC PCN |
|---|---|---|---|---|---|---|---|---|---|---|
11 |
108.03° GEO 108° MAG |
2205 x 45 |
433359.90N 0060251.33W |
THR: 122 m / 399 ft TDZ: No |
No |
150 x 150 |
2325 x 280 (1) |
No |
90 x 90 |
RWY: ASPH PCN 110/F/A/W/T (2) SWY: No |
29 |
288.05° GEO 288° MAG |
2205 x 45 |
433337.79N 0060117.94W |
THR: 121.7 m / 399 ft TDZ: 126.2 m / 414 ft |
No |
120 x 150 |
2325 x 280 (1) |
Sí |
90 x 90 |
RWY: ASPH PCN 110/F/A/W/T (2) SWY: No |
Observaciones: (1) Franja de trazado irregular en cabecera de RWY 11. (Ver AD 2-LEAS ADC). (2) Primeros 150 m desde THR 11 y primeros 135 m desde THR 29: PCN 66/F/A/W/T. |
||||||||||

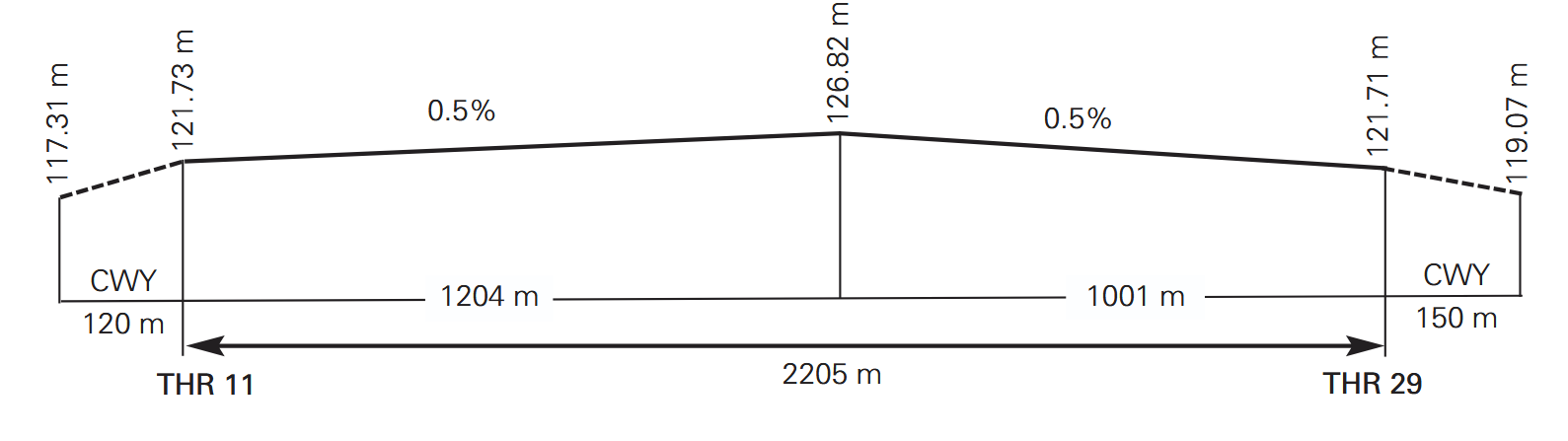

PERFIL
DISTANCIAS DECLARADAS
RWY |
TORA (m) |
TODA (m) |
ASDA (m) |
LDA (m) |
|---|---|---|---|---|
11 |
2205 |
2355 |
2205 |
2205 |
29 |
2205 |
2325 |
2205 |
2205 |
11 INT C |
845 |
995 |
845 |
- |
29 INT C |
1383 |
1503 |
1383 |
- |
Observaciones: Ninguna. |
||||
LUCES DE APROXIMACIÓN Y DE PISTA ILUMINACIÓN DE APROXIMACIÓN Y DE PISTA
Pista |
11 |
|
Aproximación |
Luces de identificación de umbral. |
|
PAPI (MEHT) |
3° (15.98 m / 52 ft). (1) |
|
Umbral |
Verdes con barra de ala. |
|
Zona de toma de contacto |
No. |
|
Eje pista |
2205 m: 1305 m blancas + 600 m blancas y rojas + 300 m rojas. LIH. Distancia entre luces: 15 m. |
|
Borde de pista |
2205 m: 1605 m blancas + 600 m amarillas. LIH. Distancia entre luces: 50 m. |
|
Extremo de pista |
Rojas. |
|
Zona de parada |
No. |
|
Observaciones |
Iluminación LED. (1) PAPI no utilizable para aeronaves de letra de clave E. |
Pista |
29 |
|
Aproximación |
Precisión CAT II/III, 420 m. LIH. |
|
PAPI (MEHT) |
3° (15.45 m / 51 ft). (1) |
|
Umbral |
Verdes con barra de ala. |
|
Zona de toma de contacto |
900 m blancas. |
|
Eje pista |
2205 m: 1305 m blancas + 600 m blancas y rojas + 300 m rojas. LIH. Distancia entre luces: 15 m. |
|
Borde de pista |
2205 m: 1605 m blancas + 600 m amarillas. LIH. Distancia entre luces: 50 m. |
|
Extremo de pista |
Rojas. |
|
Zona de parada |
No. |
|
Observaciones |
Iluminación LED. Luces indicadoras de calle de salida rápida (D). (1) PAPI no utilizable para aeronaves de letra de clave E. |
OTROS SISTEMAS DE ILUMINACIÓN Y FUENTE SECUNDARIA DE ENERGÍA ELÉCTRICA OTRA ILUMINACIÓN, FUENTE SECUNDARIA DE ENERGÍA
ABN/IBN |
No. |
|
WDI |
1 cerca del THR 11, 1 cerca del THR 29, 1 cerca de TWY C. LGTD. |
|
Iluminación de TWY |
Eje. |
|
Iluminación de plataforma |
Mediante proyectores. |
|
Fuente secundaria de energía |
CAT II/III, según Anexo 14. |
|
Observaciones |
Iluminación LED. Balizas retrorreflectantes en borde de TWY y borde de plataforma. Equipo de radiocontrol para encendido y selección de brillo de ayudas visuales. OPR AVBL 120.505 MHz y durante el horario en que el aeropuerto está cerrado. Se ruega informar a seguridad en el TEL: +34-985 127 520 en caso de uso. |
ÁREA DE ATERRIZAJE DE HELICÓPTEROS ZONA DE ATERRIZAJE PARA HELICÓPTEROS
Situación |
|
|
Elevación |
|
|
Dimensiones, superficie, carga admisible, señalización |
|
|
Orientación |
Ver casilla 12. |
|
Distancias declaradas |
Ver casilla 13. |
|
Iluminación |
Ver casillas 14 y 15. |
|
Observaciones |
Ver reglamentación local en casilla 20. |
ESPACIO AÉREO DE LOS SERVICIOS DE TRÁNSITO AÉREO ESPACIO AÉREO ATS
Denominación |
CTR ASTURIAS. |
|
Límites laterales |
Espacio comprendido por la linea que une los puntos siguientes: 434008.0N 0061515.0W; 433252.0N 0054013.0W; |
|
Límites verticales |
SFC-3000 ft AMSL. | |
Clase de espacio aéreo |
D. |
|
Unidad responsable Idioma |
ASTURIAS TWR. ES/EN. |
|
Altitud de transición |
1850 m/6000 ft. |
|
Horas de aplicabilidad |
- |
|
Observaciones |
Ninguna. |
Denominación |
ATZ ASTURIAS. |
|
Límites laterales |
Círculo de 8 km de radio centrado en ARP (1). |
|
Límites verticales |
SFC-3000 ft HGT (2). | |
Clase de espacio aéreo |
D. |
|
Unidad responsable Idioma |
ASTURIAS TWR. ES/EN. |
|
Altitud de transición |
- |
|
Horas de aplicabilidad |
|
|
Observaciones |
(1) O la visibilidad horizontal, lo que resulte inferior. (2) O hasta la elevación del techo de nubes, lo que resulte más bajo. |
INSTALACIONES DE COMUNICACIÓN DE LOS SERVICIOS DE TRÁNSITO AÉREO INSTALACIONES DE COMUNICACIÓN ATS
Servicio |
Distintivo llamada |
FREQ |
HR |
Observaciones |
|---|---|---|---|---|
APP |
Asturias APP |
118.150 MHz |
HR ATS |
APP/L |
TWR |
Asturias TWR |
118.150 MHz |
HR ATS |
- |
121.500 MHz |
HR ATS |
EMERG |
||
243.000 MHz |
HR ATS |
EMERG |
||
121.705 C |
HR ATS |
GMC |
RADIOAYUDAS PARA LA NAVEGACIÓN Y EL ATERRIZAJE
Instalación (VAR) |
ID |
FREQ |
HR |
Coordenadas |
ELEV DME |
Observaciones |
|---|---|---|---|---|---|---|
DVOR (0º) |
VES |
112.400 MHz |
H24 |
433325.4N 0060025.5W |
- |
Posible pérdida de señal en R-174. Sin señal en R-174 BTN ROVAK y 73.0 NM VES BLW FL200. R-252 COV FL095 52 NM, FL120 63 NM. |
DME |
VES |
CH 71X |
H24 |
433325.5N 0060026.4W |
120 m |
Posible pérdida de señal en R-174 y R-040. Sin señal en R-174 BTN ROVAK y 73.0 NM VES BLW FL200. R-252 posible pérdida de señal FM 43NM. |
LOC 29 (0º) ILS CAT III |
AVS |
110.100 MHz |
H24 |
433401.5N 0060258.1W |
- |
288º MAG/160 m FM THR 11; COV 25 NM AVBL a 3500 ft AMSL o ABV. |
GP 29 |
- |
334.400 MHz |
H24 |
433344.3N 0060128.6W |
- |
3°; RDH 16.6 m; a 289 m FM THR 29 & 116 m FM RCL a la derecha en el sentido de APCH. |
ILS/DME 29 |
AVS |
CH 38X |
H24 |
433344.5N 0060128.5W |
129 m |
REF DME THR 29. COV 17 NM (15.9 DME) a 3000 ft o ABV AVBL BTN -24º & +35º FM RCL. |
NDB (0º) |
AV |
387.000 kHz |
H24 |
433220.7N 0055549.9W |
- |
COV 40 NM. |
REGLAMENTO LOCAL DEL AERÓDROMO REGLAMENTACIÓN LOCAL
Por motivos de capacidad de plataforma, todos los vuelos aerotaxi, escuela y resto de operaciones de Aviación General deberán solicitar autorización previa a:
- Oficina de Operaciones LEAS
- TEL: +34-985 127 531 / 532
- FAX: +34-985 545 109
- AFTN: LEASYFYX
- E-mail: operaciones_ovd@aena.es
Y detallar la siguiente información:
- Nombre del operador
- Origen, fecha, ETA e identificación de la aeronave
- Destino, fecha, ETD e identificación de la aeronave
- Tipo de aeronave
- Reglas de vuelo: VFR/IFR
Los vuelos de estado, ambulancia y hospital están exentos de esta autorización. Los vuelos VFR/IFR que carezcan de esta autorización previa no serán admitidos por el aeródromo.
OPERACIONES ILS DE CATEGORÍA II Y III
La RWY 29, sujeta a la disponibilidad de servicio de las ayudas a la aproximación y aterrizaje correspondientes, es adecuada para realizar operaciones de CAT II y III por aquellos operadores aéreos cuyos mínimos de operación hayan sido aprobados por la autoridad civil aeronáutica.
OPERACIÓN DE HELICÓPTEROS
APROXIMACIÓN

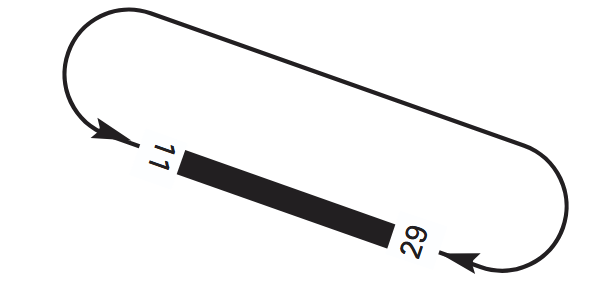

En condiciones VMC, los tráficos en arribada se ajustarán a carta de aproximación visual VAC en vigor. Procederán a los puntos visuales de notificación obligatoria que correspondan y solicitarán instrucciones a ATC.
En condiciones IMC, se ajustarán a las cartas publicadas de llegadas normalizadas por instrumentos en vigor, siguiendo instrucciones ATC.
APROXIMACIÓN FINAL
Los helicópteros aproximarán alineados con la pista de vuelo.
En condiciones VMC, salvo indicación en contra de ATC, deberán completar la aproximación final, en la pista de vuelo.
En los casos que se indican a continuación, los helicópteros podrán completar la aproximación final en la calle de rodaje paralela, en el tramo rectilíneo de T paralelo a pista comprendido entre el punto de espera de la pista T-1 y B para aproximaciones por la RWY 29, y en el tramo de T comprendido entre A y B para las aproximaciones por la RWY 11 (ver AD 2-LEAS ADC):
- Tráficos con carta de exención operacional.
- Operaciones de emergencia.
- Bajo autorización excepcional de ATC, ante condiciones meteorológicas u otras necesidades operacionales que así lo requieran para la reducción de riesgos.
En caso de que la longitud máxima del helicóptero sea superior a 23 m, la aproximación final, en cualquier caso, se realizará en la pista de vuelo.
En caso de simultaneidad de operaciones en la pista o en rodaje en la plataforma, no se podrá autorizar por ATC la aproximación final en la calle de rodaje paralela.
Los helicópteros con tren de ruedas, una vez completada la aproximación final, llevarán a cabo la toma de contacto en la misma ubicación, para proceder al rodaje en tierra (salvo que por necesidades operativas ATC autorice el rodaje aéreo).
Los helicópteros con tren de patines, una vez completada la aproximación final, alcanzarán el vuelo estacionario, para proseguir a continuación con el rodaje aéreo.
En condiciones IMC, los helicópteros llevarán a cabo la aproximación final, en cualquier caso, en la pista de vuelo, conforme a los procedimientos de aproximación instrumental en vigor, siguiendo instrucciones ATC.
ESTACIONAMIENTO
Los helicópteros seguirán las indicaciones del vehículo “SÍGAME” para ser guiados hasta el puesto de estacionamiento.
Las posiciones de estacionamiento de helicópteros serán las identificadas como puestos de aviación general AG03 y AG05, a donde accederán, salvo indicación en contra de ATC, rodando vía TWY T y B.
Los helicópteros con tren de patines, una vez completado el rodaje aéreo, llevarán a cabo la toma de contacto en la ubicación asignada en el puesto de estacionamiento.
No se permitirán operaciones simultáneas de helicópteros en plataforma, salvo autorización específica.
RODAJE
El rodaje de helicópteros se llevará a cabo por las calles y vías en plataforma señalizadas, hasta el puesto de estacionamiento.
Los helicópteros de tren de ruedas llevarán a cabo el rodaje en tierra.
ATC podrá, por necesidades operativas, autorizar el rodaje aéreo a los helicópteros con tren de ruedas.
Salvo instrucción en contra de ATC, los helicópteros accederán a la plataforma de estacionamiento por TWY B, y la abandonarán por TWY B en dirección a T.
ELEVACIÓN INICIAL
Los helicópteros con tren de patines llevarán a cabo la elevación inicial en el puesto de estacionamiento y, una vez alcanzado el vuelo estacionario, iniciarán el rodaje en salida.
Los helicópteros con tren de ruedas llevarán a cabo la elevación inicial previamente al despegue.
DESPEGUE
En condiciones VMC, el despegue se realizará en la pista de vuelo.
En los casos que se indican a continuación, los helicópteros, podrán despegar desde la calle de rodaje paralela, desde el tramo rectilíneo de T paralelo a pista comprendido entre el punto de espera de la pista T-1 y B o desde el tramo compendido entre A y B (ver AD 2-LEAS ADC):
- Tráficos con carta de exención operacional.
- Operaciones de emergencia.
- Bajo autorización excepcional de ATC, ante condiciones meteorológicas u otras necesidades operacionales que así lo requieran para la reducción de riesgos.
En caso de simultaneidad de operaciones en pista o en rodaje en plataforma, no se podrá autorizar por ATC el despegue en la calle de rodaje paralela.
En caso de que la longitud máxima del helicóptero sea superior a 23 m, el despegue se realizará en cualquier caso en la pista de vuelo.
En condiciones IMC, la salida se ajustará a las cartas de salidas normalizadas por instrumentos en vigor, siguiendo instrucciones ATC.
SOBREVUELOS
Dentro del recinto aeroportuario, no se permitirá el sobrevuelo de:
- Edificaciones: edificio terminal, torre de control, etc.
- Aparcamientos de vehículos.
- Zona de almacenamiento de combustibles.
- Zonas de equipos de asistencia en tierra.
- Otras aeronaves.
PROCEDIMIENTOS GENERALES DE RODAJE
La configuración oeste (RWY 29) será preferente, operándose en base a la correspondiente asignación, salvo condiciones meteorológicas que determinen otra pista en uso (RWY 11), o autorización ATC.
Los pilotos, que soliciten el uso de una pista distinta a la correspondiente según la asignación descrita, deberán asumir las posibles demoras.
Toda aeronave que en el aterrizaje sobrepase las calles de salida C y D continuará el rodaje al final de la pista para abandonar por TWY T.
Se excluyen de esta restricción las aeronaves de categoría L (ligeras) bajo autorización del ATC.
Se autorizan los despegues de las RWY 11 y RWY 29 desde la intersección con la TWY C, excepto en LVC.
Los pilotos al mando de las aeronaves en salida, llegando al punto de espera de la pista en uso, deberán haber realizado sus comprobaciones previas y estar totalmente listas para rodar a posición en pista e iniciar la carrera de despegue inmediatamente después recibir la autorización correspondiente. Las aeronaves que, por cualquier causa, no puedan cumplir este requisito lo notificarán a ATC antes de alcanzar el punto de espera.
La asignación de rutas de rodaje y puerta de entrada/salida a plataforma, según la pista en uso y salvo razones operativas en contra (cumplimiento del CTOT, piloto solicite pista contraria, dirección del retroceso/remolcado en función de las aeronaves que están rodando en plataforma, incidencia en plataforma, etc.), donde ATC podrá coordinar con TOAM/CECOPS el uso de la puerta de entrada/salida contraria, las aeronaves a las que se asignen los PRKG 1, 2 y 3 accederán y abandonarán plataforma por TWY A, y las aeronaves a las que se asignen los PRKG 4, 5, 6, 7, 8, 9 y AG accederán y abandonarán plataforma por TWY B.
En base a estos procedimientos, se establecen las siguientes rutas de rodaje (ver AD 2-LEAS ADC):
Llegadas por RWY 11:
- RWY 11-ARR01: TWY T, A hacia PRKG 01, 02, 03.
- RWY 11-ARR02: TWY T, B hacia PRKG 04, 05, 06, 07, 08, 09, AG.
- RWY 11-ARR03: TWY C, A hacia PRKG 01, 02, 03.
- RWY 11-ARR04: TWY C, T dirección T-1, B hacia PRKG 04, 05, 06, 07, 08, 09, AG.
Salidas por RWY 11:
- RWY 11-DEP01: desde PRKG 01, 02, 03 hacia TWY A, T hasta punto de espera T-2.
- RWY 11-DEP02: desde PRKG 04, 05, 06, 07, 08, 09, AG hacia TWY B, T hasta punto de espera T-2.
Salidas por RWY 11 INT C:
- RWY 11-DEP03: desde PRKG 01, 02, 03 hacia TWY A, T hasta punto de espera C-1.
- RWY 11-DEP04: desde PRKG 04, 05, 06, 07, 08, 09, AG hacia TWY B, T hasta punto de espera C-1.
Llegadas por RWY 29:
- RWY 29-ARR01: TWY T, A hacia PRKG 01, 02, 03.
- RWY 29-ARR02: TWY D, T, A hacia PRKG 01, 02, 03.
- RWY 29-ARR03: TWY C, A hacia PRKG 01, 02, 03.
- RWY 29-ARR04: TWY T, B hacia PRKG 04, 05, 06, 07, 08, 09, AG.
- RWY 29-ARR05: TWY D, T, B hacia PRKG 04, 05, 06, 07, 08, 09, AG.
- RWY 29-ARR06: TWY C, T dirección T-1, B hacia PRKG 04, 05, 06, 07, 08, 09, AG.
- RWY 29-DEP01: desde PRKG 01, 02, 03 hacia TWY A, T hasta punto de espera T-1.
- RWY 29-DEP02: desde PRKG 04, 05, 06, 07, 08, 09, AG hacia TWY B, T hasta punto de espera T-1.
- RWY 29-DEP03: desde PRKG 01, 02, 03 hacia TWY A, T hasta punto de espera C-1.
- RWY 29-DEP04: desde PRKG 04, 05, 06, 07, 08, 09, AG. hacia TWY B, T hasta punto de espera C-1.
Salidas por RWY 29:
Salidas por RWY 29 INT C:
- Pista en uso.
- Requerimientos de longitud de despegue (rutas de rodaje de salida).
- Requerimientos de longitud de aterrizaje (rutas de rodaje de llegada).
- Los pilotos al mando de las aeronaves en llegada, para conseguir el máximo aprovechamiento de la capacidad de pista, rebajar el tiempo de ocupación de la misma y evitar las maniobras de aproximación frustrada, y sin perjuicio de la seguridad y operación normal de la aeronave, procederán a abandonar pista tras la toma lo antes posible.
- Todos los movimientos en superficie de aeronaves remolcadas, personas y vehículos en el área de maniobras están sujetos a autorización previa ATC.
- Puesto de estacionamiento asignado.
Las aeronaves seguirán las indicaciones del vehículo “SÍGAME” para ser guiadas hasta el puesto de estacionamiento que se asigne, en función de criterios operativos.
No se realizarán operaciones simultáneas de entrada/salida al/del puesto de estacionamiento en puestos de estacionamiento contiguos.
Las maniobras de entrada/salida al/del puesto de estacionamiento se realizarán utilizando potencias similares a la de ralentí. Si se requiere incrementar significativamente la potencia, los pilotos deberán comunicar con ATC para que la maniobra sea supervisada por un señalero.
Todos los movimientos de aeronaves, aeronaves remolcadas, personas y vehículos en la plataforma estarán regulados por la Normativa de Seguridad en Plataforma.
Evitar colisiones con otras aeronaves y obstáculos es responsabilidad de:
- Los pilotos, en el rodaje en plataforma y en las zonas no visibles desde TWR.
- Los agentes de asistencia en tierra, durante la maniobra de salida del puesto de estacionamiento.
OPERACIÓN DEL RESPONDEDOR EN MODO S CUANDO LA AERONAVE ESTÉ EN TIERRA
Para permitir la cooperación necesaria con el Sistema Avanzado de Vigilancia basado en el Modo S, los operadores de aeronaves que pretendan utilizar el aeropuerto de Asturias se asegurarán de que el respondedor modo S está disponible para operar cuando la aeronave esté en tierra.
Los pilotos deberán:
Seleccionar el Modo AUTO y el código del Modo A asignado.
Si el modo AUTO no está disponible, se seleccionará ON (p.e .XPDR) y el código del modo A asignado.
- Desde la solicitud de retroceso remolcado o rodaje, lo que ocurra antes.
- Después del aterrizaje e ininterrumpidamente hasta que la aeronave se encuentre totalmente aparcada en su estacionamiento.
- Cuando la aeronave se encuentre totalmente estacionada, se seleccionará STBY.
Siempre que la aeronave sea capaz de notificar la Identificación de Aeronave (por ejemplo, el indicativo usado durante el vuelo), ésta deberia introducirse (a traves del FMS o del Panel de Control del Respondedor) desde el momento de la solicitud de retroceso remolcado o de rodaje, lo que ocurra antes. La tripulación deberá utilizar el formato definido por OACI para introducir la Identificación de la Aeronave (por ejemplo, BAW123, AFR6380, ...).
Para asegurar que el comportamiento de los sistemas basados en frecuencias SSR (incluyendo equipos TCAS y radares SSR) no se ve afectado, el TCAS no debería seleccionarse antes de recibir la autorización de rodaje a posición, y deberia deseleccionarse una vez abandonada la pista.
Las aeronaves en rodaje sin plan de vuelo, deberían seleccionar el código 1000 en Modo A.
PROCEDIMIENTO DE SOLICITUD DE NIVEL DE PROTECCIÓN DE SALVAMENTO Y EXTINCIÓN DE INCENDIOS A DEMANDA
El operador que desee operar en el Aeropuerto de Asturias con una aeronave de categoría OACI-SSEI superior a 7 habrá de solicitarlo al aeropuerto ICAO-SSE mediante correo electrónico a la dirección: operaciones_ovd@aena.es, con la operaciones mayor antelación posible a la fecha de llegada programada indicando el modelo de avión y la fecha y hora programadas de llegada.
PROCEDIMIENTOS DE OPERACIÓN DE AERONAVES DE LETRA DE CLAVE D Y E
GENERALIDADES
Los análisis de riesgos realizados acreditan que el Aeropuerto de Asturias garantiza suficientemente el nivel de seguridad operacional requerido para la operación en plataforma de todas las aeronaves de letra de clave D y de las operaciones o aeronaves de letra de clave E cuyo tamaño y características en cuanto a infraestructura física requerida por sus maniobras y operaciones no superen al modelo A330-300.
Cuando una aeronave de letra de clave D esté avanzando por la zona Este u Oeste del Área de Movimiento, no se permite el movimiento de más de una aeronave en la misma zona, entendiendo como línea divisoria de la zona Este y Oeste del Área de Movimiento el eje perpendicular a pista que pasa por TWY B.
En el caso de aeronaves de letra de clave E, se limita la operación en pista/rodadura simultánea a una aeronave a la vez.
La operación de aeronaves que superen las características de diseño certificadas del aeródromo está permitida durante la aplicación de los LVP, debiendo respetar además las directrices expuestas en el procedimiento local.
Es necesario el empleo de sobrevirajes a la entrada y salida de la puerta B de acceso a plataforma para las aeronaves de letra de clave D y E.
ESTACIONAMIENTO
Se ha definido el PRKG autónomo 08A en plataforma para las aeronaves de letra de clave (D y E), siendo incompatible su uso con el de los PRKG 07 y 08.
Durante las maniobras de estacionamiento y salida se prohibirá el uso de la ESA (Área de Espera de Equipos) común de los PRKG 06 y 07.
No se permite el movimiento de vehículos por el tramo de vial adyacente al PRKG 08A en plataforma durante las maniobras de entrada y salida de aeronaves que superen las características de diseño certificadas del aeródromo.
MOVIMIENTO EN SUPERFICIE
Se limita la potencia permitida en plataforma, estableciendo un rodaje en plataforma al ralentí.
- Llegadas:
- RWY 29.- Salida de pista por TWY T, rodaje a través de la TWY paralela T, hasta puerta B de acceso a plataforma, calle de rodaje por la que accederá a la plataforma hacia el puesto de estacionamiento definido rodando por la calle de acceso a puesto de estacionamiento.
- RWY 11.- Salida de pista por TWY T, rodaje a través de la TWY paralela T, hasta puerta B de acceso a plataforma, calle de rodaje por la que accederá a la plataforma hacia el puesto de estacionamiento definido rodando por la calle de acceso a puesto de estacionamiento.
Mediante petición expresa del piloto a ATC, se podrá dar guiado con un vehículo “SÍGAME” a una aeronave en llegada hasta la puerta correspondiente en plataforma. Guiado obligado desde puerta B de acceso a plataforma hasta puesto de estacionamiento.
- Salidas:
- RWY 29.- Salida de plataforma por B, rodaje por TWY T dirección T-1 hasta THR 29.
- RWY 11.- Salida de plataforma por B, rodaje por TWY T dirección T-2 hasta THR 11.
Mediante petición expresa del piloto a ATC, se podrá dar guiado con un vehículo “SÍGAME” a una aeronave en salida desde el puesto de estacionamiento hasta el punto del área de maniobras solicitado. Guiado obligado desde puesto de estacionamiento hasta puerta B de acceso a plataforma.
OPERACIONES VISUALES NOCTURNAS (VFR-N)
Se permite la realización de vuelos VFR-N.
NOTIFICACIONES DE SEGURIDAD OPERACIONAL
Los pilotos/compañía deberán comunicar lo antes posible al aeropuerto el accidente, incidente y suceso o evento que pueda tener alguna potencial afección a la seguridad operacional en el que se haya visto involucrado o sea testigo del mismo. El objeto de estas notificaciones es la recopilación de la información para la mejora de la seguridad operacional, independientemente de la notificación obligatoria de sucesos ante la autoridad aeronáutica pertinente. Los datos se podrán enviar en cualquier formato incluyendo al menos la siguiente información:
- Fecha y hora.
- Lugar.
- Implicados (datos para identificar los vehículos, aeronaves...implicados).
- Empresas involucradas.
- Descripción de los hechos.
- Cualquier otro dato que se considere relevante (ej: condiciones de iluminación, meteorológicas, fase de la operación como despegue / aterrizaje / escala, estado del pavimento…).
La dirección de correo electrónico del aeropuerto, para la recepción de las notificaciones de seguridad operacional, es la siguiente: seguridad_operacional_ovd@aena.es
Además de notificar al aeropuerto mediante el sistema indicado, es necesario enviar al menos los datos básicos del accidente, incidente, suceso o evento al proveedor de servicios de control de tránsito aéreo (ATC).
En el caso específico de notificaciones de seguridad relacionadas con el proveedor de servicios de control de tránsito aéreo (área de maniobras, fases de vuelo y espacio aéreo ATS) pueden remitirse a la dirección de correo electrónico: lecm.safety@enaire.es
PROCEDIMIENTOS DE ATENUACIÓN DEL RUIDO PROCEDIMIENTOS DE ATENUACIÓN DE RUIDOS
No.
PROCEDIMIENTOS DE VUELO
PROCEDIMIENTO DE SALIDAS VISUALES PARA VUELOS IFR
Los vuelos IFR podrán solicitar a ATC una “salida visual”, en tierra o en el aire, bajo las siguientes condiciones:
-
Entre el comienzo del crepúsculo civil matutino y el final del crepúsculo civil vespertino.
-
Condiciones meteorológicas en la dirección del despegue y ascenso inicial subsiguiente que permitan el vuelo visual hasta la Mínima Altitud de Sector (MSA), que será proporcionada por ATC.
-
En el aire el piloto propondrá a ATC un rumbo o un directo.
-
En tierra, el piloto propondrá a ATC un rumbo o punto, o ATC propondrá una salida visual sujeta a consentimiento y colación del piloto.
-
El piloto será el responsable de mantener el margen de franqueamiento de obstáculos hasta la Mínima Altitud de Sector (MSA).
PROCEDIMIENTOS DE VUELO PARA AERONAVES SIN APROBACIÓN OPERACIONAL RNAV1
- PROCEDIMIENTOS DE LLEGADA
Las aeronaves sin aprobación operacional RNAV1 tendrán que comunicar a LECM esta condición en primera llamada de entrada al FIR y recibirán instrucciones ATC para proceder a AMAKA o XONDA.
- Procedimiento de fallo de comunicaciones en llegadas.
El tráfico en fallo de comunicaciones procederá: mantener la última altitud o nivel autorizado, proceder directo a AMAKA o XONDA y desde ahí al DVOR/DME VES y entrar en la espera. Comenzar el descenso después de completar una espera, o después de la EAT cuando se haya recibido, lo que ocurra más tarde, y completar una aproximación IFR publicada a la pista en servicio para llegadas y aterrizar antes de los siguientes 30 minutos.
- PROCEDIMIENTO DE SALIDA
Las aeronaves sin aprobación operacional RNAV1 en primera comunicación con LEAS indicarán esta condición y serán autorizadas mediante la SID convencional a AMAKA o XONDA según indique ATC.
- Procedimiento de fallo de comunicaciones en salidas.
El tráfico en fallo de comunicaciones procederá: dirigirse de la manera más directa hasta AMAKA o XONDA ascendiendo hasta la última altitud o nivel autorizado o hasta la altitud mínima de seguridad, la que sea mayor, mantener dicha altitud o nivel durante 7 minutos, después continuar el ascenso de acuerdo al FPL actualizado e incorporarse a la ruta ATS correspondiente.
PROCEDIMIENTOS DE VISIBILIDAD REDUCIDA (LVP)
GENERALIDADES
- La RWY 11 está autorizada para despegues en visibilidad reducida. La RWY 29, equipada con ILS, está autorizada para aproximaciones de precisión CAT II/III y para despegues en condiciones de visibilidad reducida.
- Se aplicarán procedimientos de visibilidad reducida (LVP) cuando se produzca alguna de las siguientes condiciones:
- Cuando cualquier transmisómetro indique un RVR igual o inferior a 800 m, o visibilidad igual o inferior a 800 m en caso de fallo de todos los transmisómetros, o
- Techo de nubes igual o inferior a 300 ft (90 m).
- ATC informará a los pilotos, mediante radiotelefonía, de que se están aplicando procedimientos de visibilidad reducida. Cualquier incidencia notificada o detectada que pueda afectar a los LVP se comunicará inmediatamente a las aeronaves para que puedan adoptar las medidas oportunas
- ATC suministrará directamente los valores del alcance visual en pista de
acuerdo con lo siguiente:
- RVR TDZ: Lectura correspondiente a la zona de toma de contacto.
- RVR MID: Lectura del punto medio de la pista.
- RVR END: Lectura del extremo de la pista.
- Cuando se efectúen aproximaciones CAT II/III, el permiso para aterrizar se concederá antes de que la aeronave se encuentre a 2 NM del TDZ y sólo se expedirá cuando las áreas sensibles (LSA) del ILS estén despejadas.
- Los LVP se cancelarán cuando se alcancen todas las condiciones
siguientes:
- Cuando todos los transmisómetros indiquen un RVR superior a 1000 m, o mismo valor de visibilidad si los transmisómetros estuvieran fuera de servicio, y
- Techo de nubes superior a 500 ft (150 m).
MOVIMIENTOS EN TIERRA
Mientras se encuentren los LVP activos sólo se permitirá el rodaje de un único móvil (aeronave, vehículo o conjunto aeronave-vehículo, vehículo-vehículo en los casos de guiado, remolcado o revisión del área de maniobras) en todo el área de maniobras y una única aeronave en plataforma.
Mientras se encuentren los LVP activos TWY C permanecerá cerrada. Los pilotos procederán a verificar en todo momento la situación de la aeronave, especialmente en las intersecciones, comprobando que el rodaje se ejecuta en condiciones de completa seguridad operacional.
Mediante petición expresa del piloto a ATC se podrá dar guiado con un coche "SÍGAME" a una aeronave en llegada hasta la puerta correspondiente en plataforma. Guiado obligatorio desde puerta de acceso a plataforma hasta puesto de estacionamiento.
Mediante petición expresa del piloto a ATC se podrá dar guiado con un coche "SÍGAME" a una aeronave en salida desde el puesto de estacionamiento hasta el punto del área de maniobras solicitado. En el caso de que una aeronave que sale tuviera que regresar a la plataforma, el piloto informará a ATC y esperará nuevas instrucciones de rodaje.
Con los LVP activos, se aplican los mismos requisitos y restricciones físicas en calles de rodaje y en plataforma a las aeronaves que superen las características de diseño certificadas del aeródromo (véase casilla 20), REGLAMENTACIÓN LOCAL – PROCEDIMIENTOS DE OPERACIÓN DE AERONAVES DE LETRA DE CLAVE D Y E).
Llegadas
Al abandonar la RWY 29, los pilotos notificarán:
- Área sensible ILS libre y,
- Calle de salida utilizada.
El área sensible ILS queda desocupada cuando las luces de eje de calle de rodaje utilizada pasan a ser todas verdes, en lugar de verdes y amarillas.
En plataforma, los pilotos notificarán:
- Puesto de estacionamiento asignado a la aeronave y,
- Cierre de frecuencia.
Toda aeronave que en el aterrizaje por la RWY 29 sobrepase TWY D, continuará el rodaje hacia el extremo de pista para abandonar por TWY T.
Salidas
Los pilotos notificarán el inicio de rodaje hacia la TWY A o B (según indique ATC).
FALLO DE LAS COMUNICACIONES Y SITUACIONES ANÓMALAS EN EL ÁREA DE MANIOBRAS
Fallo de comunicaciones
En el caso de que una aeronave operando en el área de maniobras experimente un fallo en las comunicaciones procederá como sigue:
- Aeronave en salida: la aeronave continuará por la ruta asignada hasta detenerse en el límite de la autorización ATC, extremando las precauciones, donde mantendrá posición y esperará la llegada de un vehículo de asistencia.
- Aeronave de llegada: si la aeronave acaba de aterrizar, mantendrá posición al abandonar el área sensible, y esperará la llegada de un vehículo de asistencia.
Si la aeronave ya tuviera una autorización de rodaje ATC, continuará por la ruta asignada hasta el límite de la autorización ATC, extremando las precauciones, donde mantendrá posición y esperará la llegada de un vehículo de asistencia.
Situaciones anómalas en el área de maniobras
- Incertidumbre respecto de la posición en el área de maniobras
- Salvo lo dispuesto en el párrafo a continuación, si un piloto duda respecto de la posición de la aeronave en relación con el área de maniobras, inmediatamente, detendrá la aeronave y notificará a ATC esta circunstancia (incluida la última posición conocida).
- En las situaciones en las que el piloto dude respecto de la posición de la aeronave en relación con el área de maniobras, pero reconozca que la aeronave se encuentra en una pista, el piloto, inmediatamente, lo notificará a ATC (incluida la última posición conocida), evacuará, lo antes posible, la pista, si es capaz de localizar una calle de rodaje cercana apropiada, a menos que ATC indique otra cosa; y después, detendrá la aeronave.
- En caso de que ATC se dé cuenta de que una aeronave o un vehículo ha perdido la posición en el área de maniobras, o no esté seguro de su posición, se tomarán de inmediato las medidas apropiadas para salvaguardar las operaciones y ayudar a la aeronave o vehículo en cuestión a determinar su posición.
- Pérdida de contacto visual entre móviles
- En caso de pérdida de contacto visual de una aeronave con otra o con un vehículo con el que mantenga propia separación, se informará inmediatamente a ATC y se detendrá la aeronave. ATC tomará las medidas que considere oportunas.
- Avería de aeronave
- Notificará la situación a ATC y esperará la llegada de asistencia. En caso de encontrarse en una pista, si es posible y a menos que ATC indique lo contrario, la evacuará.
APROXIMACIONES EN PRÁCTICAS EN CAT II/III
- ATC no autorizará aproximaciones de precisión CAT II/III en prácticas, cuando la visibilidad sea igual o inferior a 1000 m ó el techo de nubes sea igual o inferior a 500 ft (150 m).
- Aquellas aeronaves que deseen realizar este tipo de aproximaciones, lo comunicarán lo antes posible a ATC para que se tomen las medidas oportunas.
AERONAVES EN DESPEGUE
Se permiten despegues con RVR inferior a 125 m. Debe cumplirse el requisito AMC1 SPA.LVO.100(a) del Reglamento (UE) 965/2012, de 5 de octubre de 2012, que determina los requisitos técnicos y procedimientos administrativos relativos a operaciones aéreas, el cual, en el apartado (e) establece que no se permiten operaciones de despegue en baja visibilidad con RVR<75m, por lo que no se realizarán operaciones en estas condiciones. Se permiten despegues guiados en el aeropuerto por RWY 29 siempre y cuando se cumplan los requisitos de AMC1 ADR. OPS.B.045(a)(1). Las aeronaves deberán notificar a ATC la necesidad de despegue guiado lo antes posible.
SISTEMA DE VIGILANCIA ATS
Podrán utilizarse los sistemas de vigilancia ATS en el suministro del servicio de control de aeródromo para ejecutar las siguientes funciones:
- supervisión de la trayectoria de vuelo de aeronaves en aproximación final;
- supervisión de la trayectoria de vuelo de otras aeronaves en las cercanías del aeródromo;
- establecimiento de separación establecido en el RCA apartado 4.6.7.3. entre aeronaves sucesivas a la salida; y
- suministro de asistencia para la navegación a vuelos VFR.
No se garantiza la provisión de las funciones b) y d) en la ATZ por debajo de 500 ft AMSL ni en la mitad sur de la ATZ por debajo de 1600 ft AMSL.
En función de la disponibilidad de los sistemas de vigilancia ATS, la altitud a partir de la cual se pueden prestar las funciones anteriores (a), b), c) y d)) puede verse afectada, o incluso suspenderse; en cuyo caso se notificará a las aeronaves mediante los medios de información aeronáutica disponibles.
OPERACIONES DE DESCENSO CONTINUO
Dependiendo de las condiciones del tránsito, y siempre que se prevea que no vaya a ser necesario interrumpir un descenso, las aeronaves serán autorizadas a proceder por una llegada estándar (STAR) o mediante una autorización del tipo “directo” a un fijo intermedio de la STAR, al IAF, a un fijo de la IAF,de la aproximación intermedia o al IF, a una altitud adecuada del procedimiento instrumental (IAC), de manera que la operación de descenso pueda ejecutarse de manera continua.
CIRCUITO DE TRÁNSITO DE AD
INFORMACIÓN SUPLEMENTARIA
Alta probabilidad de ocurrencia de niebla no pronosticada.
ZONAS DE CONCENTRACIÓN DE AVES
Es probable la presencia de aves en el recinto aeroportuario y sus proximidades por lo que se recomienda precaución, especialmente bajo condiciones meteorológicas adversas y con viento del norte.
Aproximadamente entre el 15 de junio y el 15 de septiembre, con mayor probabilidad durante los meses de julio y agosto, tras días de lluvia, con condiciones ambientales estables, alta humedad y temperatura y ausencia de lluvia y viento, se registran concentraciones puntuales de Gaviota Patiamarilla (Larus michahellis) debido a presencia masiva de hormigas voladoras sobre la pista, en alturas entre 0 y 500 metros (a mayor altura con bajas presiones).

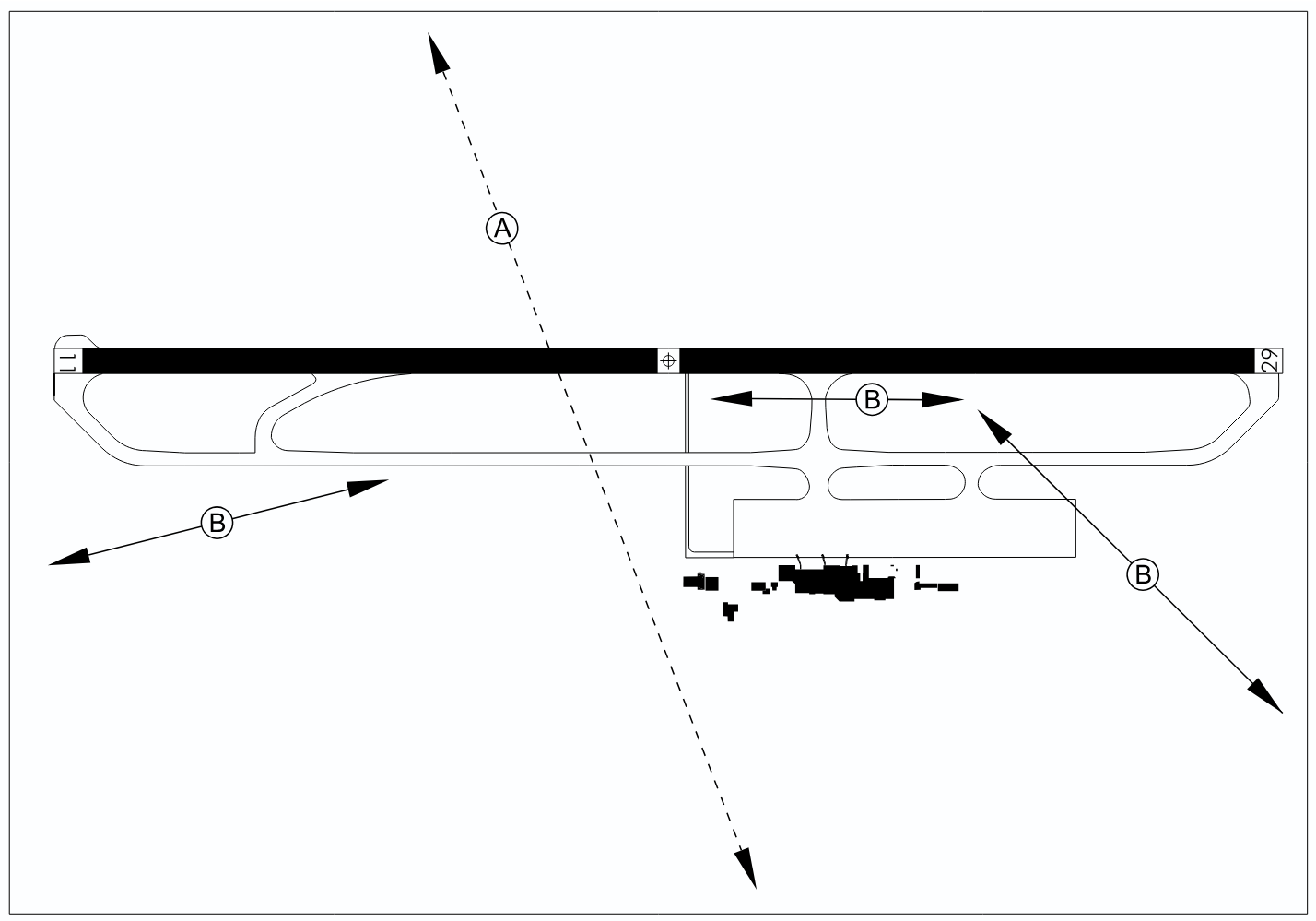

FLUJOS DE AVES
Entre los meses de octubre y marzo, coincidiendo con el periodo invernal y épocas migratorias, y especialmente asociados a la ocurrencia de meteorología adversa (temporales marítimos, olas de frío), se pueden producir concentraciones de bandadas de aves limícolas (avefría europea, chorlito dorado europeo) en el recinto aeroportuario, con uso preferencial de áreas pavimentadas en la Zona Aeroportuaria de Seguridad Operacional.
- Gaviota patiamarilla (Larus michahellis).
- Pequeñas rapaces, principalmente busardo ratonero (Buteo buteo) y cernícalo vulgar (Falco tinnunculus).
CARTAS AERONÁUTICAS RELATIVAS A UN AERÓDROMO CARTAS RELATIVAS AL AERÓDROMO
El listado de cartas relativas al aeródromo puede encontrarse en el siguiente enlace:
PENETRACIÓN DE LA SUPERFICIE DEL TRAMO VISUAL (VSS)
No aplicable.
