LERI AD 2 DATOS DEL AERÓDROMO
INDICADOR DE LUGAR Y - NOMBRE DEL AERÓDROMO
LERI - MURCIA/Alcantarilla
DATOS GEOGRÁFICOS Y ADMINISTRATIVOS DEL AERÓDROMO DATOS GEOGRÁFICOS Y DE ADMINISTRACIÓN DEL AERÓDROMO
ARP |
375708N 0011351W. Ver AD 2-LERI ADC. |
|
Distancia y dirección desde la ciudad |
8 km W. |
|
Elevación |
76 m / 250 ft. |
|
Ondulación geoide |
50.26 m ± 0.05 m (1). |
|
Temperatura de referencia |
34°C. |
|
Temperatura baja media |
10°C. |
|
Declinación magnética |
1°E (2025). |
|
Cambio anual |
8.7' E. |
|
Administración AD |
Ejército del Aire y del Espacio. |
|
Dirección |
Base Aérea de Alcantarilla. Calle Quinto Centenario s/n. Sangonera la Seca. 30835-Murcia. |
|
TEL |
+34-968 397 200 |
|
FAX |
+34-968 397 416 |
|
AFTN |
LERI |
|
No. |
||
Tránsito autorizado |
VFR/OVFR. Uso exclusivo militar y aeronaves civiles debidamente autorizadas mediante carta de acuerdo con la jefatura de la base. |
|
Observaciones |
(1) Para todos los puntos del AD. |
HORAS DE FUNCIONAMIENTO HORARIO DE OPERACIÓN
Aeropuerto |
JUL-AUG: 0600-1200. 16-30 JUN, 01-15 SEP: 0530-1200. Resto: V: 0530-1300; I: 0630-1400. Fin de semana y HOL O/R PPR 48 HR, POR FPL BFR AD CLSD. Otras horas O/R PPR 24 HR POR FPL BFR AD CLSD. |
|
Aduanas e Inmigración |
No. |
|
Servicios médicos y de sanidad |
No. |
|
AIS/ARO/OPV |
HR AD. |
|
Información MET |
V: Lunes-Viernes 0445-1815. V: Sábado-Domingo 0545-1815. I: 0545-1815. |
|
ATS |
HR AD. |
|
Abastecimiento de combustible |
HR AD. Otros horarios: O/R BY FPL BFR AD CLSD. |
|
Asistencia en tierra |
HR AD. |
|
Seguridad |
H24. |
|
Deshielo |
No. |
|
Observaciones |
Ninguna. |
SERVICIOS E INSTALACIONES PARA CARGA Y MANTENIMIENTO
Instalaciones para el manejo de carga |
Plataforma autopropulsada, carretillas elevadoras con plataforma de rodillos. |
|
Tipos de combustible |
F-34. |
|
Tipos de lubricante |
G-354, G-359, H-515, H-572, O-156, O-190. |
|
Capacidad de reabastecimiento |
Cisternas: 20000 L; 16.66 L/s. |
|
Instalaciones para el deshielo |
No. |
|
Espacio disponible en hangar |
No. |
|
Instalaciones para reparaciones |
No. |
|
Observaciones |
GPU: Unidad de CA (hasta 100 KVA) y CC (hasta 2500 A). |
INSTALACIONES Y SERVICIOS PARA PASAJEROS INSTALACIONES PARA LOS PASAJEROS
Hoteles |
Sí. |
|
Restaurante |
Sí. |
|
Transporte |
Autobuses y vehículos ligeros disponibles a petición. |
|
Instalaciones médicas |
Primeros auxilios y ambulancia. |
|
Banco/Oficina Postal |
No. |
|
Información turística |
No. |
|
Observaciones |
Ninguna. |
SERVICIOS DE SALVAMENTO Y EXTINCIÓN DE INCENDIOS
Categoría de incendios |
3. CAT 5 disponible PPR 24HR de antelación. |
|
Equipo de salvamento |
De acuerdo a la categoría de incendios publicada. |
|
Retirada de aeronaves inutilizadas |
Sí. |
|
Observaciones |
Ninguna. |
EVALUACIÓN Y NOTIFICACIÓN DEL ESTADO DE LA SUPERFICIE DE LA PISTA , Y PLAN PARA LA NIEVE
Equipo |
No. |
|
Prioridad |
No. |
|
Observaciones |
Ninguna. |
DATOS SOBRE PLATAFORMAS, CALLES DE RODAJE Y EMPLAZAMIENTOS/POSICIONES DE VERIFICACIÓN DE EQUIPO DETALLES DEL ÁREA DE MOVIMIENTO
Plataforma |
Superficie: Hormigón y asfalto. Resistencia: PCN 30 R/B/W/T. |
|
Calles de rodaje |
Anchura: 24 m. Superficie: Asfalto. Resistencia: PCN 21 F/A/W/T. |
|
Posiciones de comprobación |
Altímetro: INFO NO AVBL. VOR: INFO NO AVBL. INS: INFO NO AVBL. TACAN: INFO NO AVBL. |
|
Observaciones |
Ninguna. |
SISTEMA DE GUÍA Y CONTROL DEL MOVIMIENTO EN LA SUPERFICIE Y SEÑALES SISTEMAS Y SEÑALES DE GUÍA DE RODAJE
Sistema de guía de rodaje |
Letreros y punto de espera de la pista. |
|
Señalización de RWY |
Designadores, THR, eje, faja lateral y zona de toma de contacto. |
|
Señalización de TWY |
Eje y faja lateral. |
|
Observaciones |
Ninguna. |
OBSTÁCULOS DE AERÓDROMO
En áreas de aproximación y despegue |
En el área de circuito y en el AD |
|||
|---|---|---|---|---|
RWY Area |
Obstáculo |
Coordenadas |
Obstáculo |
Coordenadas |
- |
- |
- |
Antena 293 m/961 ft |
4.6 NM / 347º MAG FM ARP |
|
|
|
Simulador paracaidismo 36 m / 118 ft (1) |
375722.4N 0011359.6W |
Observaciones: (1) Podría provocar turbulencias al encontrarse próximo al circuito de fallo de comunicaciones. |
||||
INFORMACIÓN METEOROLÓGICA SUMINISTRADA SERVICIO METEOROLÓGICO PRESTADO
Oficina MET |
Alcantarilla OMD. |
|
HR |
V: Lunes-Viernes 0445-1815. V: Sábado-Domingo 0545-1815. I: 0545-1815. |
|
METAR |
Semihorario. |
|
TAF |
24 HR. |
|
TREND |
Sí. |
|
Información |
En persona y telefónica;TEL: +34 968 397 415 |
|
Documentación de vuelo/Idioma |
Cartas y lenguaje claro / Español. |
|
Cartas |
Mapas significativos, previstos en altitud (viento y temperatura) y de vientos máximos. |
|
Equipo suplementario |
Receptor de imágenes de nubes. |
|
Dependencia ATS atendida |
OPV, TWR. |
|
Información adicional |
Sevilla OMAe (LESV): H24
Oficina meteorológica de defensa (OMD)
|
|
Observaciones |
Se hacen avisos de aeródromo. |
CARACTERÍSTICAS FÍSICAS DE LA PISTA
RWY |
Orientación |
DIM (m) |
THR PSN |
THR ELEV TDZ ELEV |
SWY (m) |
CWY (m) |
Franja (m) |
OFZ |
RESA (m) |
RWY/SWY SFC PCN |
|---|---|---|---|---|---|---|---|---|---|---|
06 |
065.48° GEO 064° MAG |
938 x 45 |
375702.05N 0011408.80W |
THR: 76 m / 250 ft TDZ: No |
No |
60 x 45 |
1058 x 150 |
No |
No |
RWY: ASHP PCN 17/F/B/W/T SWY: No |
24 |
245.49° GEO 244° MAG |
938 x 45 |
375714.67N 0011333.84W |
THR: 67 m / 220 ft TDZ: No |
No |
60 x 45 |
1058 x 150 |
No |
No |
RWY: ASHP PCN 17/F/B/W/T SWY: No |
Observaciones: Ninguna. |
||||||||||

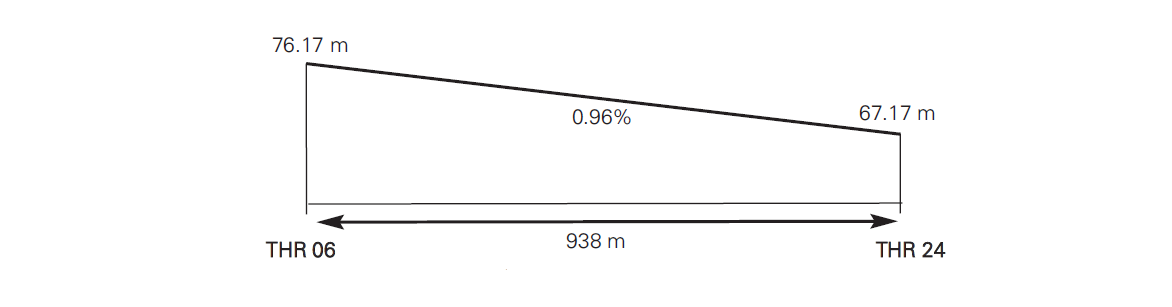

PERFIL
|
||||||||||
DISTANCIAS DECLARADAS
RWY |
TORA (m) |
TODA (m) |
ASDA (m) |
LDA (m) |
|---|---|---|---|---|
06 |
938 |
998 |
938 |
938 |
24 |
938 |
998 |
938 |
938 |
Observaciones: Ninguna. |
||||
LUCES DE APROXIMACIÓN Y DE PISTA ILUMINACIÓN DE APROXIMACIÓN Y DE PISTA
Pista |
06 |
|
Aproximación |
Luces de identificación de umbral. |
|
VASIS/PAPI |
No. |
|
Umbral |
Verdes. |
|
Zona de toma de contacto |
No. |
|
Eje pista |
No. |
|
Borde de pista |
938 m amarillas. Distancia entre luces: 50 m. (1) |
|
Extremo de pista |
Rojas. |
|
Zona de parada |
No. |
|
Observaciones |
(1) Luces de intensidad variable. |
Pista |
24 |
|
Aproximación |
No. |
|
VASIS/PAPI |
No. |
|
Umbral |
Verdes. |
|
Zona de toma de contacto |
No. |
|
Eje pista |
No. |
|
Borde de pista |
938 m amarillas. Distancia entre luces: 50 m. (1) |
|
Extremo de pista |
Rojas. |
|
Zona de parada |
No. |
|
Observaciones |
(1) Luces de intensidad variable. |
OTROS SISTEMAS DE ILUMINACIÓN Y FUENTE SECUNDARIA DE ENERGÍA ELÉCTRICA OTRA ILUMINACIÓN, FUENTE SECUNDARIA DE ENERGÍA
ABN/IBN |
No. |
|
WDI/LDI |
No. |
|
Iluminación de TWY |
No. |
|
Iluminación de plataforma |
No. |
|
Fuente secundaria de energía |
Grupo electrógeno que proporciona un tiempo de conmutación (luz) máximo de 30 segundos para los sistemas de iluminación, según Anexo 14. |
|
Observaciones |
Ninguna. |
ÁREA DE ATERRIZAJE DE HELICÓPTEROS ZONA DE ATERRIZAJE PARA HELICÓPTEROS
Situación |
NW de la plataforma. |
|
Elevación |
No. |
|
Dimensiones, superficie, carga admisible, señalización |
12000 kg. |
|
Orientación |
No. |
|
Distancia declarada |
No. |
|
Iluminación |
No. |
|
Observaciones |
Ninguna. |
ESPACIO AÉREO DE LOS SERVICIOS DE TRÁNSITO AÉREO ESPACIO AÉREO ATS
Denominación |
CTR MURCIA/Alcantarilla. |
|
|
Límites laterales |
Círculo de 5 NM de radio centrado en ARP. |
Límites verticales |
SFC-2000 ft AGL. |
|
Clase de espacio aéreo |
D. |
|
Unidad responsable Idioma |
ALCANTARILLA TWR. ES/EN. |
|
Altitud de transición |
- |
|
Horas de aplicabilidad |
- |
|
|
Observaciones |
Ninguna. |
Denominación |
ATZ MURCIA/Alcantarilla. |
|
|
Límites laterales |
Círculo de 8 km de radio centrado en ARP. (1) (3) |
Límites verticales |
SFC-3000 ft HGT (2). |
|
Clase de espacio aéreo |
D. |
|
Unidad responsable Idioma |
ALCANTARILLA TWR. ES/EN. |
|
Altitud de transición |
- |
|
Horas de aplicabilidad |
- |
|
Observaciones |
(1) O la visibilidad horizontal, lo que resulte inferior. (2) O hasta la elevación del techo de nubes, lo que resulte más bajo. (3) Para la realización de ejercicios de paracaidismo en la zona LED96 de Alcantarilla (Murcia), el control lo realizará TWR. |
INSTALACIONES DE COMUNICACIÓN DE LOS SERVICIOS DE TRÁNSITO AÉREO INSTALACIONES DE COMUNICACIÓN ATS
Servicio |
Distintivo llamada |
FREQ |
HR |
Observaciones |
|---|---|---|---|---|
APP |
San Javier APP |
121.500 MHz |
HR AD |
EMERG |
130.300 MHz |
HR AD |
APP |
||
243.000 MHz |
HR AD |
EMERG |
||
TWR |
Alcantarilla TWR |
118.100 MHz |
HR AD |
MIL Secundaria. Disponible con requerimiento. |
121.500 MHz |
HR AD |
EMERG |
||
139.075 MHz |
HR AD |
MIL Primaria |
||
243.000 MHz |
HR AD |
EMERG |
RADIOAYUDAS PARA LA NAVEGACIÓN Y EL ATERRIZAJE
Instalación (VAR) |
ID |
FREQ |
HR |
Coordenadas DME |
ELEV |
Observaciones |
|---|---|---|---|---|---|---|
TACAN (1°E) |
TRL |
CH 113X |
H24 |
375701.1N 0011348.2W |
90 m |
Este equipo en caso de fallo de AZIMUT continuará dando información DME. |
REGLAMENTO LOCAL DEL AERÓDROMO REGLAMENTACIÓN LOCAL
No.
PROCEDIMIENTOS DE ATENUACIÓN DEL RUIDO PROCEDIMIENTOS DE ATENUACIÓN DE RUIDOS
-
La altitud del Circuito de Tráfico Visual Nocturno es de 1500 ft AMSL.
-
Evitar sobrevuelo de núcleos urbanos que se encuentren en las inmediaciones del circuito de tráfico (Alcantarilla, Sangonera La Seca, Sangonera La Verde, etc.).
PROCEDIMIENTOS DE VUELO

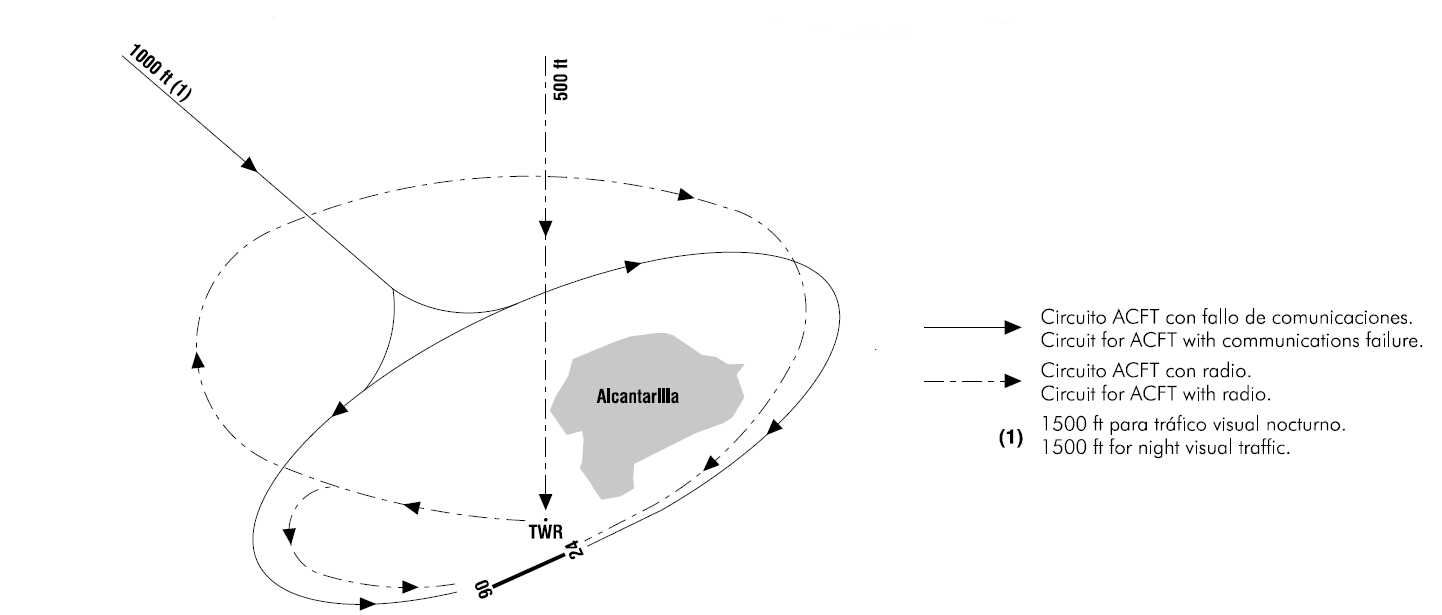

CIRCUITO DE TRÁNSITO DE AD
INFORMACIÓN SUPLEMENTARIA
Concentración de aves (gaviotas) hasta 1000 ft AGL debido a vertedero: 375901N 0011724W.
CARTAS AERONÁUTICAS RELATIVAS A UN AERÓDROMO CARTAS RELATIVAS AL AERÓDROMO
El listado de cartas relativas al aeródromo puede encontrarse en el siguiente enlace:
PENETRACIÓN DE LA SUPERFICIE DEL TRAMO VISUAL (VSS)
No aplica.
