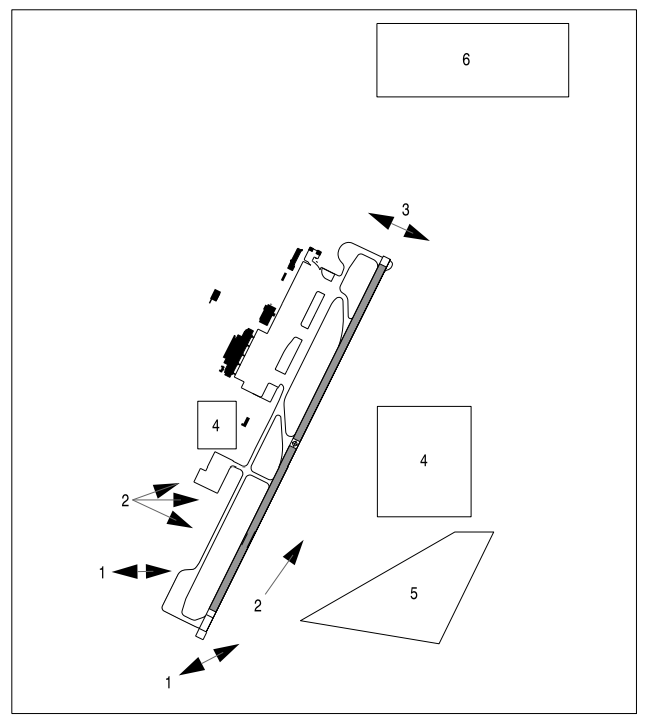

GCRR AD 2 DATOS DEL AERÓDROMO

PUESTA EN MARCHA DE MOTORES/TURBINAS

Nota: En este apartado se utilizan abreviaturas definidas en ENR 1.5.

Para evitar que los planes de vuelo sean suspendidos automáticamente, se deberá mantener actualizada la EOBT.

A. Se solicitará permiso para poner en marcha los motores/turbinas en la frecuencia informada mediante ATIS o mensaje CLD. Cuando se solicite dicho permiso, la aeronave deberá estar completamente lista para la puesta en marcha inmediatamente.

B. En caso de solicitud vía voz, los pilotos notificarán a ATC el indicativo completo de la aeronave, el puesto de estacionamiento que ocupan y el mensaje ATIS recibido.

C. La solicitud de puesta en marcha deberá efectuarse:

• Aeronaves sin CTOT asignado: Desde 15 minutos antes de su EOBT hasta 15 minutos después de su EOBT.
• Aeronaves con CTOT asignado: Desde 20 minutos antes de su CTOT hasta 10 minutos antes de su CTOT.
• Para mejorar la predictibilidad de la TTOT, ATC podrá instruir para que se solicite el permiso de puesta en marcha a una hora determinada.
• En periodos de alta demanda ATC pueden aplicar otros valores que garanticen el cumplimiento de la ventana de tolerancia del vuelo.

D. Salvo instrucciones en contra del GMC, los retrocesos remolcados se efectuarán según AD 2-GCRR PDC.

E. En todos los puestos de estacionamiento en contacto con el edificio terminal queda prohibida la puesta en marcha de motores en régimen superior al ralentí hasta que la aeronave esté alineada en la calle de rodaje.

F. Se prohibe la utilización del empuje de reversa o cualquier otra maniobra distinta a la del remolcado para abandonar los puestos de estacionamiento que requieran normalmente el uso del tractor (push-back), salvo autorización expresa de ATC.

F1. Se considerará una excepción a esta norma, para los PRKG del 7 al 12, 13B y 13C, en los cuales se podrá emplear la reversa, para aeronaves tipo ATR o inferiores.

LIMITACIONES DE RODAJE

1. El rodaje en plataforma entre la puerta A y la B y entre la puerta B y la C, está prohibido para aeronaves con envergadura superior a 52 m. El rodaje en plataforma por la puerta B está prohibido para aeronaves con envergadura superior a 50 m.
2. El rodaje en plataforma en el acceso a la plataforma de Aviación General está prohibido para aeronaves con envergadura superior a 15 m.
3. La utilización de la calle de salida E3 debe estar autorizada por TWR. Con RWY 21 operativa sólo se podrá autorizar el uso diurno de esta calle de salida.
4. Salvo indicación en contra de ATC, las aeronaves que tras aterrizar abandonen pista por la calle de salida rápida E2 y por TWY E3, rodarán a TWY R sin detenerse en la intersección entre esas calles de rodaje de salida y TWY R.
5. Procedimientos de limitaciones de rodaje para aeronaves de ala fija:

1.- Apartadero de espera en RWY 21. Puntos de espera intermedios RA y RB:

Aproadas al Norte (en operativa normal): Aeronave máxima A321-200 con sharklets ó B737-800W, aproada al Norte, en punto de espera intermedio RB, y simultáneamente ATR72, aproada al Norte en punto de espera intermedio RA.

En RB aproado al norte: Se permite MD81, MD83 y MD87.
Envergadura MAX: 36 m.

Aproadas al Sur (RWY 03 operativa): Aeronave máxima B757-200 con winglets, aproada al sur, en punto de espera intermedio RA. Vehículo TOAM guiará la maniobra.

2.- Apartadero de espera en RWY 03. Puntos de espera intermedios RD y RC:

Aproadas al Sur (en operativa normal): Simultáneamente A321-200 con sharklets ó B737-800W en punto de espera intermedio RC y A321-200 sin sharklets ó B737-800W sin winglets en punto de espera intermedio RD. O una única aeronave B757-300 sin winglets en punto de espera intermedio RC.

Aproadas al norte (en caso de saturación de plataforma): Simultáneamente B737-600 en RC y A321-200 con sharklets o B737- 800W en RD, o bien una única aeronave B757-300 sin winglets en RD. Envergadura MAX: 38 m.

La TWY de salida de pista EM se puede utilizar sin restricciones por aviación general, cazas, helicópteros y modelos ATR-72, CN-212, C-235, C-295, EMBRAER-135, EMBRAER-145 y GULFSTREAM II, o cualquier otra con ACN inferior a estas y distancia entre ejes inferior a 18 m.

Aviones con ACN superior a los citados pero distancia entre ejes inferior a 18 m (B738W, A320S, A321S, por ejemplo) deberán contar con autorización por parte de TWR. Aeronaves con distancia entre ejes igual o superior a 18 m (B737 MAX 10 o superior) no pueden utilizar la TWY EM.

MANIOBRAS DE SALIDA DE PUESTOS DE ESTACIONAMIENTO

1. La salida de los PRKG 20 y 21 se realizará obligatoriamente aproando hacia SW, para ACFT B733, B734 y B735.
2. La salida del PRKG 23 se realizará aproando al NE, para ACFT B752.
3. No se puede hacer un viraje de 180º en los puestos de estacionamiento, prestar atención especial a los PRKG: 15, 16, 20 y 23.
4. Las salidas autónomas se realizarán empleando en el arranque la mínima potencia posible y de forma que, al realizar el viraje, no se sobrepase la potencia mínima de ralentí (idle).
5. Evitar colisiones con otras aeronaves y obstáculos es responsabilidad de:

• Los pilotos en el rodaje de plataforma.
• Las compañías de asistencia en tierra durante la maniobra de retroceso o salida del puesto de estacionamiento.

RUTAS DE RODAJE ESTANDARIZADAS

El aeropuerto César Manrique-Lanzarote no tiene definidas rutas de rodaje estandarizadas.

PROCEDIMIENTOS DE RODAJE SEGÚN TIPO DE AERONAVE

PROCEDIMIENTOS DE RODAJE PARA A320

LLEGADAS

En la zona de TWY R2 para la entrada al PRKG 18, se realizará la maniobra de sobreviraje para corregir la trayectoria.

PROCEDIMIENTOS DE RODAJE PARA B752

LLEGADAS

Proveniente de E1, en la TWY R1, para la entrada al PRKG 15 se realizará maniobra de sobreviraje para corregir la trayectoria.

PROCEDIMIENTOS DE RODAJE PARA B753

LLEGADAS

Proveniente de la puerta A o de la puerta B, en la TWY interior de plataforma, para la entrada al PRKG 11 se realizará maniobra de sobreviraje para corregir la trayectoria.

PROCEDIMIENTOS DE RODAJE PARA B763

LLEGADAS

B767-300 deberá hacer maniobra de sobreviraje al entrar o salir por puerta B, o al entrar por puerta C proveniente de TWY R4 o al salir por la puerta C cuando se dirija a TWY R4, independientemente del puesto estacionamiento de origen.

PROCEDIMIENTOS DE RODAJE PARA B764

LLEGADAS

Proveniente de TWY A3, en la maniobra de entrada a TWY E3 y posteriormente en rodaje hacia TWY R3 hacer sendas maniobras de sobreviraje.

Proveniente de TWY E2 en rodaje hacia TWY R2 hacer maniobra de sobreviraje.

SALIDAS

Proveniente de TWY R5 en rodaje hacia TWY E4 hacer maniobra de sobreviraje.

PROCEDIMIENTOS DE RODAJE PARA MD11

LLEGADAS

Desde la TWY R1 o R2 para entrada por puerta A, o desde TWY R2 o R3 para entrada por puerta B, o desde TWY R3. o R4 para entrada por puerta C se realizará maniobra de sobreviraje para corregir la trayectoria.

En el enlace curvo de TWY E2 hacia TWY R2 se realizará maniobra de sobreviraje para corregir la trayectoria.

SALIDAS

Desde la TWY interior de plataforma para salida por puertas B o C se realizará maniobra de sobreviraje para corregir la trayectoria.

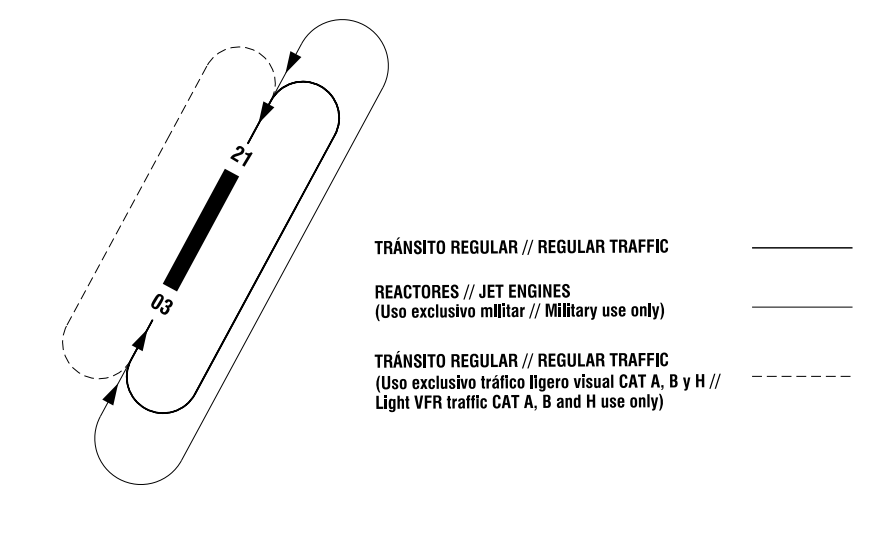

OPERACIÓN DE HELICÓPTEROS

Este apartado define la operación para todos los helicópteros que operen en el aeropuerto de LANZAROTE/César Manrique Lanzarote. Serán autorizados por ATC a despegar y aterrizar en las pistas de vuelos. La operación habitual será por la RWY 03.

Los puestos de estacionamiento de helicópteros de la plataforma civil coinciden con los PRKG para aeronaves de ala fija nº 15, 16, 19 y 24.

RUTAS DE RODAJE

Los rodajes se realizarán por las calles de rodaje destinadas al uso de aeronaves de ala fija.

En el caso de que un helicóptero S-61 o superior emplee la TWY EM deberá hacerlo en rodaje terrestre exclusivamente.

LLEGADAS

Los helicópteros aterrizarán normalmente por la RWY 03, serán autorizados por ATC a librar pista por la calle de rodaje que designe ATC y rodar por la rodadura exterior R hasta el puesto de estacionamiento asignado.

PRKG 24: entrada a plataforma por puerta C.

Los helicópteros podrán aterrizar por RWY 21. En tal caso, serán autorizados por ATC a librar pista por la calle de rodaje que designe ATC y rodar por la rodadura exterior R hasta el puesto de estacionamiento asignado.

PRKG 24: entrada a plataforma por puerta C.

Helicópteros militares, salvo indicación contraria de ATC, aterrizarán por la pista en uso y librarán pista por TWY EM.

Tanto para el procedimiento de Pista en uso 03, como para el de Pista en uso 21:

• La llegada se hará minimizando los giros dentro del propio puesto de estacionamiento.
• No se realizarán rodajes de helicópteros por la rodadura interior de la plataforma civil.

SALIDAS

Ante petición del piloto y autorización ATC:

• RWY 03 en uso: los helicópteros de salida serán autorizados por ATC a rodar desde el puesto de estacionamiento por la rodadura exterior hasta el punto de espera de acceso a pista E1 en THR 21, donde esperarán instrucciones de ATC para entrar en pista, posicionándose en el THR 21 para despegar por RWY 03 o bien serán autorizados por ATC a rodar desde el puesto de estacionamiento por la rodadura exterior hasta acceso a pista por TWY E4 y despegue por RWY 03.

Desde el PRKG 24 se llegará a rodadura exterior a través de Puerta C.

• RWY 21 en uso: los helicópteros de salida serán autorizados por ATC a rodar desde el puesto de estacionamiento por la rodadura exterior hasta el punto de espera de acceso a pista E4 en THR 03, donde esperarán instrucciones de ATC para entrar en pista, posicionándose en el umbral de RWY 03 para despegar por RWY 21 o bien serán autorizados por ATC a rodar desde el puesto de estacionamiento por la rodadura exterior hasta acceso a pista por TWY E1 y despegue por RWY 21.

Desde el PRKG 24 se llegará a rodadura exterior a través de puerta C.

Tanto para el procedimiento de Pista en uso 03, como para el de Pista en uso 21:

• La salida se hará minimizando los giros dentro del propio puesto de estacionamiento.
• Se minimizarán los rodajes de helicópteros por la rodadura interior de la plataforma, saliendo por la puerta más cercana de la plataforma.

GENERALIDADES

Se permite la operación de aeronaves que superan las características de diseño certificadas del aeródromo hasta el B747-400.

Para que una aeronave que supera las características de diseño certificadas del aeródromo pueda operar es obligatoria la solicitud previa por parte de la compañía aérea o el agente handling y una autorización explícita por parte del Centro de Operaciones del Aeropuerto.

PUESTOS DE ESTACIONAMIENTO

Los puestos de estacionamiento destinados a las aeronaves que superan las características de diseño certificadas del aeródromo son T1, T7 y 14.

MOVIMIENTO EN SUPERFICIE

a) Llegada

• Aterrizando por RWY 03, salida de pista por TWY E2 o E1
• Aterrizando por RWY 21, salida de pista por TWY E4,

y en ambos casos rodaje por la calle de rodaje exterior (R) hasta puerta C hacia los PRKG T1 o T7 o hasta puerta A hacia puesto el PRKG 14.

En la puerta de acceso a plataforma esperará al vehículo “SÍGAME” para dirigirse al puesto de estacionamiento asignado.

b) Salida

Salida de plataforma por puerta C procedente de PRKG T1 o T7 o por puerta A procedente de PRKG 14 y rodaje por la calle de rodaje exterior (R) hasta TWY E1 o E4 (en función de si el despegue es por RWY 21 o 03).

RESTRICCIONES

La salida de pista EM no es utilizable por aeronaves que superan las características de diseño certificadas del aeródromo. En caso de haber una aeronave que supera las características de diseño certificadas del aeródromo en el punto de espera intermedio de la Puerta A y/o de la Puerta C, no podrá haber rodaje simultáneo de ninguna aeronave por la zona de la calle de rodaje interior cruzando dicha Puerta A y/o C.

Los apartaderos de espera no son utilizables en ninguna de sus configuraciones (hacia el Norte o hacia el Sur) por aeronaves de letra de clave E.

No se permitirá el rodaje por la TWY interior de plataforma, debiéndose entrar o salir por la puerta más cercana al puesto de estacionamiento asignado (Puerta C para PRKG T1 o T7 y Puerta A para PRKG 14).

Siempre, en caso de avión cuatrimotor, y a criterio de ATC, en caso de avión bimotor, realizará el rodaje a velocidad reducida, con la mínima potencia posible. En caso de disponer de 4 motores, y siempre que sea posible, la aeronave irá con los motores externos apagados.

MANIOBRAS DE SOBREVIRAJE PARA CORREGIR LA TRAYECTORIA

• Procedente de TWY R1 al entrar por Puerta A
• Al salir por TWY E2 y dirigirse a TWY R2
• Procedente de TWY R3 o R4 al entrar por Puerta C
• Al acceder al PRKG T1

MARGEN DE FRANQUEAMIENTO DE OBSTÁCULOS EN APROXIMACIÓN A RWY 03.

La señal del PAPI proporciona al Boeing 747-400 un margen de 5.71 m de franqueamiento de obstáculos en la aproximación a RWY 03.
