LETO AD 2 DATOS DEL AERÓDROMO

INDICADOR DE LUGAR Y NOMBRE DEL AERÓDROMO

LETO - MADRID/Torrejón

DATOS GEOGRÁFICOS Y ADMINISTRATIVOSDE ADMINISTRACIÓN DEL AERÓDROMO

ARP

402948N 0032645W. Ver AD 2-LETO ADC.

Distancia y dirección desde la ciudad

24 km E.

Elevación

618 m / 2026 ft.

Ondulación geoide

51.39 m ± 0.05 m (1).

Temperatura de referencia

34°C.

Temperatura baja media

5ºC.

Declinación magnética

0º (2020).

Cambio anual

8.1'E

Administración AD

Ejército del Aire y del Espacio.

Dirección

Base Aérea de Torrejón; Ctra. Madrid-Barcelona km 22.800
28850 Torrejón de Ardoz (Madrid)

TEL

+34-916 274 710

FAX

+34-916 274 617

AFTN

LETO

E-mail

leto@ea.mde.es

Tránsito autorizado

IFR/VFR.
Alternativo técnico de Adolfo Suárez Madrid-Barajas AD para ACFT civiles debidamente autorizados mediante Carta de Acuerdo con la Jefatura de la Base.

Observaciones

(1) Para todos los puntos del AD.

HORAS DE FUNCIONAMIENTOHORARIO DE OPERACIÓN

DE OPERACIÓN

Aeropuerto

H24 (1).

Aduanas e Inmigración

No.

Servicios médicos y de sanidad

No.

AIS/ARO/OPV

HR AD.

Información MET

HR AD.

ATS

HR AD.

Abastecimiento de combustible

HR AD.

Asistencia en tierra

HR AD.

Seguridad

HR AD.

Deshielo

No.

Observaciones

(1) Aeronaves de Estado extranjeras solicitarán PPR obligatorio con al menos 72 HR de antelación. No se aceptarán, como norma general, PPR desde:
FRI: 1200 a MON: 0600.

I: FRI: 1300 a MON: 0700.
Las peticiones de PPR se podrán realizar por los siguientes medios:

SERVICIOS E INSTALACIONES PARA CARGA Y MANTENIMIENTO

Instalaciones para el manejo de carga

SATA CAT I.
Medios auxiliares para el manejo de carga:

  • Carretillas elevadoras hasta 16 TM.

  • Transferidor de carga hasta 16 TM.

Tipos de combustible

F-34.

Tipo de lubricante

O-113, O-133, O-142, O-147, O-148, O-156, O-158, O-190, O-226, O-228, O-237, O-238, O-1236.

Capacidad de reabastecimiento

cisternas 40000 L, 22.5 L/s.
cisternas 20000 L, 16.7 L/s.
cisternas 5000 L, 18.3 L/s.

Instalaciones para el deshielo

No.

Espacio disponible en hangar

No.

Instalaciones para reparaciones

No.

Observaciones

GPU: Unidad de CA (hasta 100 KVA) y CC (hasta 2500 A).

INSTALACIONES Y SERVICIOS PARA LOS PASAJEROS

Hoteles

Sí.

Restaurante

Sí.

Transporte

Autobuses y vehículos ligeros a petición.

Instalaciones médicas

No.

Banco/Oficina Postal

Sí/No.

Información turística

No.

Observaciones

Ninguna.

SERVICIOS DE SALVAMENTO Y EXTINCIÓN DE INCENDIOS

Categoría de incendios

8.

Equipo de salvamento

De acuerdo a la categoría de incendios publicada.

Retirada de aeronaves inutilizadas

Grúa autopropulsada para la elevación de cualquier aeronave de peso no superior a 30 TM. Cojines de baja presión hasta 13 TM. Gatos hidráulicos hasta 15 TM.

Observaciones

Ninguna.

EVALUACIÓN Y NOTIFICACIÓN DEL ESTADO DE LA SUPERFICIE DE LA PISTA, Y PLAN PARA LA NIEVE

Equipo

Máquinas barredoras de aspiración, grúa sobre camión.

Prioridad

Pistas, calles de rodaje y plataforma.

Observaciones

Ninguna.

DATOS SOBRE PLATAFORMAS, CALLES DE RODAJE Y EMPLAZAMIENTOS/POSICIONES DE VERIFICACIÓN DE EQUIPODETALLES DEL ÁREA DE MOVIMIENTO

Plataforma

Superficie: Hormigón.
Resistencia:
  PE 1: PCN 67/R/B/W/T.
  PE 2: PCN 72/R/B/W/T.
  PE 3, 4: PCN 77/R/B/W/T.
  PE 5: PCN 80/R/A/W/T.
  PE 6: PCN 79/R/A/W/T.
  PE 7: PCN 56/R/B/W/T.
  PE 8: PCN 136 R/C/W/T.
  PE 9: PCN 16/F/D/W/T.

Calles de rodaje

Anchura:
  C1: 37 m;
  C2, C3, C5, C6: 22 m;
  C4: 24 m;
  C7, C8, C61, C62, C63: 23 m.
  C9: 15 m.
  C81: 18 m.
Superficie: Asfalto.
Resistencia:
C1: PCN 146/R/B/W/T.
C2: PCN 89/F/A/W/T.
C3: PCN 146/F/A/W/T.
C4: PCN 98/F/A/W/T.
C5: PCN 62/R/B/W/T.
C6, C61: PCN 74/R/B/W/T.
C62, C63: PCN 242/F/A/W/T.
C7: PCN 99/R/A/W/T.
C8: PCN 57/R/C/W/T.
C9: PCN 11/F/D/W/T.
C81: INFO NO AVBL.

Posiciones de comprobación

Altímetro:
Plataforma:

PE 1: 596.96 m / 1958.51 ft.
PE 2: 598.11 m / 1962.28 ft.
PE 3: 598.28 m / 1962.84 ft.
PE 4: 598.17 m / 1962.48 ft.
PE 5: 601.03 m / 1971.86 ft.
PE 6: 603.12 m / 1978.72 ft.
PE 7: 602.77 m / 1977.57 ft.
PE 8: 594.99 m / 1952.04 ft.
PE 9: 610 m / 2011.29 ft.
VOR: No.
INS: No.
TACAN: THR 22 / 230° 0.88 NM DME.

Observaciones

Ninguna.

SISTEMA DE GUÍA Y CONTROL DEL MOVIMIENTO EN LA SUPERFICIE Y SEÑALESSISTEMAS Y SEÑALES DE GUÍA DE RODAJE

Sistema de guía de rodaje

Carteles en intersecciones RWY/TWY, carteles de línea de aparcamiento en lateral de TWY, puntos de espera en pista, barras de parada, línea de seguridad de plataforma y puestos de estacionamiento.

Señalización de RWY

Designadores, umbral, eje, borde, zona de toma de contacto, punto de visada, carteles indicadores de distancia remanente, faja lateral y área anterior al umbral.

Señalización de TWY

Eje y borde.

Observaciones

Ninguna.

OBSTÁCULOS DE AERÓDROMO

En áreas de aproximación y despegue

En el área de circuito y en el AD

Área RWY

Obstáculo

Coordenadas

Obstáculo

Coordenadas

04 APCH / 22 TKOF

Montículo
670 m / 2198 ft FM THR 04

8.9 km / 219° MAG FM THR 04

Montículo
724 m / 2375 ft

4.8 km / 022° MAG FM THR 22

Curva de nivel
650 m / 2133 ft FM THR 04

3.3 km / 226° MAG FM THR 04

Meseta
789 m / 2589 ft

5.7 km / 169° MAG FM THR 22

22 APCH/ 04 TKOF

Montículo
820 m / 2690 ft FM THR 22

14 km / 036° MAG FM THR 22

Depósito agua
653 m / 2142 ft

2.4 km / 190° MAG FM THR 22

Montículo
753 m / 2470 ft FM THR 22

9.0 km / 039° MAG FM THR 22

Antenas radio
649 m / 2129 ft

2.1 km / 235° MAG FM THR 22

Curva de nivel
644 m / 2113 ft FM THR 22

1.7 km / 049° MAG FM THR 22

Antenas radar
735 m / 2411 ft

7.1 km / 257° MAG FM THR 22

Observaciones: Ver AD 2-LETO AOC.

INFORMACIÓN METEOROLÓGICA SUMINISTRADASERVICIO METEOROLÓGICO PRESTADO

Oficina MET

Torrejón OMD.

HR

H24.

METAR

Semihorario.

TAF

24 HR.

TREND

Sí.

Información

En persona y telefónica.

Documentación de vuelo / Idioma

Lenguaje claro / Español.

Cartas

Mapas significativos, previstos en altitud (viento y temperatura), y de vientos máximos.

Equipo suplementario

Presentador de imágenes de nubes, rayos y de información radar.

Dependencia ATS atendida

TWR, APP, OPV.

Información adicional

Madrid OMAe (LEMC): H24

  • TEL: +34-915 045 807

Torrejón OMD

Observaciones

Ninguna.

CARACTERISTICAS FÍSICAS DE LA PISTA

RWY

Orientación

DIM (m)

THR PSN

TDZ ELEV

SWY (m)

CWY (m)

Franja (m)

OFZ

RESA (m)

RWY/SWY SFC
PCN

04

043.40º GEO
044º MAG

3658 x 60

402905.18N
0032738.52W

THR: 599.5 m / 1967 ft
TDZ: 599.9 m / 1968 ft

85 x 60

No

4338 x 150

No

240 x 150

RWY: ASPH
PCN 69/R/C/W/T (2)
PCN 70/F/A/W/T (3)
PCN 79/F/A/W/T (4)
PCN 86/R/A/W/T (5)
PCN 150/F/A/W/T (6)
PCN 97/R/C/W/T (7)
SWY: Not AVBL

04D(1)

043.40 GEO
044º MAG

2752 x 60

402926.99N
0032711.51W

THR: 602 m / 1976 ft
TDZ: No

85 x 60

No

4338 x 150

No

240 x 150

RWY: ASPH
PCN 79/F/A/W/T (4)
PCN 86/R/A/W/T (5)
PCN 150/F/A/W/T (6)
PCN 97/R/C/W/T (7)
SWY: Not AVBL

22

223.40º GEO
224º MAG

3658 x 60

403031.39N
0032551.77W

THR: 617.7 m / 2026 ft
TDZ: 610.3 m / 2002 ft

595 x 60

No

4338 x 150

No

240 x 150

RWY: ASPH
PCN 69/R/C/W/T (2)
PCN 70/F/A/W/T (3)
PCN 79/F/A/W/T (4)
PCN 86/R/A/W/T (5)
PCN 150/F/A/W/T (6)
PCN 97/R/C/W/T (7)
SWY: Not AVBL

Observaciones:

(1) RWY 04D solo utilizable por aeronaves militares y que realicen el viraje dentro de 2.5 DME TJZ o antes de R-143 VTZ para el aterrizaje.
(2) THR 04 - 149 m; 3509 - 3658 m THR 22.
(3) 149 - 669 m; 2989 - 3509 m THR 22
(4) 669 - 2049 m; 1609 - 2989 m THR 22; THR 04D - 1143 m.
(5) 2049 - 2309 m; 1349 - 1609 m THR 22; 1143 -1403 m THR 04D.
(6) 2309 - 3509 m; 149 - 1349 m THR 22; 1403 - 2603 m THR 04D.
(7) 3509 - 3658 m; THR 22 - 149 m; 2603 - 2752 m THR 04D.

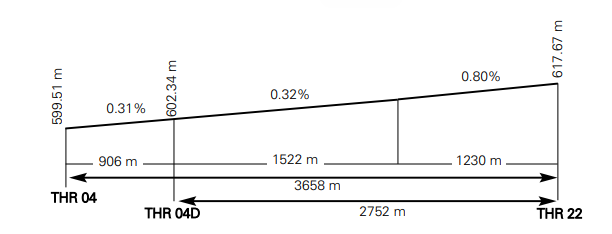

Perfil

profile

DISTANCIAS DECLARADAS

RWY

TORA (m)

TODA (m)

ASDA (m)

LDA (m)

04

3658

3658

3743

3658

04D (1)

2752

2752

2837

2752

22

3658

3658

4253

3658

04 INT C2, C8

3198

3198

3283

04 INT C3

2605

2605

2690

22 INT C4

2347

2347

2942

22 INT C7

3247

3247

3842

22 INT C9

2347

2347

2960

Observaciones

(1) RWY 04D solo utilizable por aeronaves militares y que realicen el viraje dentro de 2.5 DME TJZ o antes de R-143 VTZ para el aterrizaje.



LUCESILUMINACIÓN DE APROXIMACIÓN Y DE PISTA

Pista

04

Aproximación

Precisión CAT I 900 m LIH (1). Luces de identificación de umbral.

PAPI (MEHT)

3° (17.97 m / 59 ft).

Umbral

Verdes.

Zona de toma de contacto

No.

Eje pista

3658 m: 2758 m blancas + 600 m rojas y blancas + 300 m rojas. LIH (1).
Distancia entre luces: 30 m.

Borde de pista

3658 m: 3058 m blancas + 600 m amarillas. LIH (1).
Distancia entre luces: 50 m.

Extremo de pista

Rojas.

Zona de parada

Rojas.

Observaciones

(1) Intensidad de luces regulable.

Pista

04D

Aproximación

Sencillo 420 m. Luces de identificación de umbral.

PAPI (MEHT)

3° (13.91 m / 46 ft).

Umbral

Verdes.

Zona de toma de contacto

No.

Eje pista

2752 m: 1852 m blancas + 600 m rojas y blancas + 300 m rojas. LIH (1).
Distancia entre luces: 30 m.

Borde de pista

2752 m: 2152 m blancas + 600 m amarillas. LIH (1).
Distancia entre luces: 50 m.

Extremo de pista

Rojas.

Zona de parada

Rojas.

Observaciones

(1) Intensidad de luces regulable.

Pista

22

Aproximación

Precisión CAT I 900 m LIH (1). Luces de identificación de umbral.

PAPI (MEHT)

3° (16.25 m / 53 ft).

Umbral

Verdes con barra de ala.

Zona de toma de contacto

No.

Eje pista

3658 m: 2758 m blancas + 600 m rojas y blancas + 300 m rojas. LIH (1).
Distancia entre luces: 30 m.

Borde de pista

3658 m: 3058 m blancas + 600 m amarillas. LIH (1).
Distancia entre luces: 50 m.

Extremo de pista

Rojas.

Zona de parada

Rojas.

Observaciones

(1) Intensidad de luces regulable.

OTROS SISTEMAS DE ILUMINACIÓN Y FUENTE SECUNDARIA DE ENERGÍA ELÉCTRICAOTRA ILUMINACIÓN, FUENTE SECUNDARIA DE ENERGÍA

ABN/IBN

402921N 0032608W. Ver AD 2-LETO ADC.
ALTN FLG W/G EV 1.5 SEC.

WDI/LDI

1 cerca THR 04, 1 cerca THR 22, 1 cerca TWY C8.

Iluminación de TWY

Borde.

Iluminación de plataforma

PE 1, PE 7 y PE 8: 2 postes proyectores.
PE 2 y PE3: 1 poste proyector.
PE 4: 3 postes proyectores.
PE 5: 4 postes proyectores.
PE 6: 5 postes proyectores.
PE 9: 2 torretas de luces.

Fuente secundaria de energía

Grupos electrógenos que proporcionan a todos los sistemas de iluminación un tiempo de conmutación (luz) máximo de 15 segundos.

Observaciones

Ninguna.

ÁREA DE ATERRIZAJE DE HELICÓPTEROSZONA DE ATERRIZAJE PARA HELICÓPTEROS

Situación

AI NE del ARP: 40º30’02.550’’N 003º27’02.600’’W (1)(2).

Elevación

610 m (2011.29 ft).

Dimensiones, superficie, carga admisible, señalización

- Plataforma principal: 24.5 m x 24.5 m, base hormigón.
- Plataforma de aparcamiento: 95.9 m x 199.7 m, base hormigón.
- Líneas amarillas de señalización de TWY hasta las zonas de aparcamiento, línea de seguridad de plataforma y señal de estacionamiento.

Orientación

No.

Distancias declaradas

No.

Iluminación

Balizamiento de borde y dos torretas de luces.

Observaciones

(1) Ver AD 2-LETO ADC.
(2) Sólo de utilización por el Servicio Aéreo de la Guardia Civil.

ESPACIO AÉREO DE LOS SERVICIOS DE TRÁNSITO AÉREOESPACIO AÉREO ATS

Denominación

CTR MADRID.

Límites laterales

403301.53N 0034658.39W; arco centrado en DVOR/DME BRA (402808.9N 0033327.1W), de radio 11.4 NM;
402158.81N 0032053.71W; 401544.73N 0031457.24W; 400611.28N 0032929.16W; 401222.89N 0033746.85W;
400809.08N 0034614.61W; 401320.10N 0035258.35W; 401642.37N 0034856.17W; arco centrado en MADRID/Getafe AD (401738.6N 0034325.4W), de radio 8.0 km; 402038.71N 0034729.48W; arco centrado en MADRID/Cuatro Vientos AD (402214.4N 0034706.5W), de radio 3.0 km; 402146.76N 0034504.54W; arco centrado en MADRID/Getafe AD (401738.6N 0034325.4W), de radio 8.0 km; 402154.86N 0034232.04W; 402308.24N 0034112.60W; 403301.53N 0034658.39W

Límites verticales

SFC-1000 ft AGL.

Clase de espacio aéreo

D (1).

Unidad responsable

MADRID APP.

Idioma

ES/EN.

Altitud de transición

3962 m / 13000 ft.

Horas de aplicabilidad

-

Observaciones

(1) Sólo se permiten vuelos visuales a aeronaves militares españolas con origen o destino instalaciones del Ministerio de Defensa.

Denominación

ATZ MADRID/TORREJÓN.

Límites laterales

Círculo de 8 km de radio centrado en 402956N 0032644W (2).

Límites verticales

SFC-3000 ft AGL (3).

Clase de espacio aéreo

D.

Unidad responsable

TORREJÓN TWR.

Idioma

ES/EN.

Altitud de transición

-

Horas de aplicabilidad

-

Observaciones

(2) O la visibilidad horizontal, lo que resulte inferior.
(3) O hasta la elevación del techo de nubes, lo que resulte más bajo.

INSTALACIONES DE COMUNICACIÓN DE LOS SERVICIOS DE TRÁNSITO AÉREOINSTALACIONES DE COMUNICACIÓN ATS

Servicio
Service

Distintivo llamada
Call sign

FREQ

HR

Observaciones
Remarks

APP

Madrid APP

124.230 C

H24

APP/L, DEP W

127.100 MHz

H24

127.505 C

H24

131.175 MHz

H24

DEP E

376.250 MHz

H24

MIL

APP

Torrejón APP

119.950 MHz

H24

MIL

258.925 MHz

H24

MIL

254.975 MHz

H24

MIL

TWR

Torrejón TWR

118.300 MHz

H24

GMC

121.500 MHz

H24

EMERG

122.100 MHz

H24

MIL

136.275 MHz

H24

BACK-UP

139.300 MHz

H24

MIL

243.000 MHz

H24

EMERG

257.800 MHz

H24

MIL

339.600 MHz

H24

MIL

396.900 MHz

H24

GMC MIL

GCA

Torrejón GCA

118.900 MHz

H24

MIL. HR MAINT PAR/ASR: MON 1530-1900 LT

123.300 MHz

H24

MIL

125.300 MHz

H24

MIL

343.875 MHz

H24

MIL

356.150 MHz

H24

MIL

374.525 MHz

H24

MIL

RADIOAYUDAS PARA LA NAVEGACIÓN Y EL ATERRIZAJE

Instalación (VAR)

ID

FREQ

HR

Coordenadas

ELEV DME

Observaciones

DVOR (1º W)

VTZ

115.100 MHz

H24

402832.2N 0032819.3W

-

HR MAINT: MON 1530-1830 LT.

DME

VTZ

CH 98X

H24

402832.2N 0032819.3W

660 m

HR MAINT: MON 1530-1830 LT.

LOC 22 (1º W)

ILS CAT I

ITJA

109.500 MHz

H24

402843.1N 0032805.8W

-

224º MAG / 935 m FM THR 04;
COV 25 NM a 9900 ft AMSL y 17 NM a 7400 ft AMSL dentro de 35º a la izquierda y a la derecha.
HR MAINT: WED 1530-1830 LT.

GP 22

332.600 MHz

H24

403024.3N 0032607.1W

-

3º; RDH 16.8 m; a 404 m FM HR 22 & 110 m FM RCL a la derecha en el sentido de APCH.
COV 10 NM a 5200 ft AMSL dentro de 10º a la izquierda y a la derecha.
HR MAINT: WED 1530-1830 LT.

ILS/DME

ITJA

CH 32X

H24

403024.3N 0032607.1W

622 m

REF DME THR 22.

TACAN (1º W)

TJZ

CH 72X

H24

402956.0N 0032643.8W

600 m

R-090/R-170: posible pérdida de señal BTN 20 NM & 25 NM BLW 6000 ft AMSL.
HR MAINT: MON 1530-1830 LT.

REGLAMENTO LOCAL DEL AERÓDROMOREGLAMENTACIÓN LOCAL

PROCEDIMIENTOS ATC

MÍNIMAS REDUCIDAS DE SEPARACIÓN EN LA MISMA PISTA

Aunque la pista se encuentre temporalmente ocupada por una aeronave aterrizando o despegando, puede concederse la autorización para aterrizar a la aeronave subsiguiente siempre que:

  • Exista una distancia entre aeronaves como mínimo de 2000 m desde el THR, y

  • El controlador del aeródromo tenga seguridad razonable de que, cuando la aeronave así autorizada cruce el umbral de la pista, existirá separación apropiada respecto de la precedente.

Este procedimiento podrá emplearse sin perjuicio de los requisitos que exige el vigente Reglamento de la Circulación Aérea respecto del uso de frases condicionales para movimientos que afecten a la pista o pistas en actividad.

Tales mínimas sólo se aplicarán entre la salida y la puesta del sol y bajo las condiciones siguientes:

  1. Las mínimas de separación por estela turbulenta deberán mantenerse.

  2. Mientras prevalezcan Condiciones de Vuelo Visual (VMC) en el aeródromo.

  3. Cuando la eficacia de frenado no esté adversamente afectada por la existencia de residuos de precipitación en la pista (nieve fundente, agua, etc.).

  4. Cuando las aeronaves involucradas operen sin anomalías.

Cuando de acuerdo a este procedimiento se expida el permiso para aterrizar se usará la siguiente fraseología:"... (Indicativo) DETRÁS DEL (tipo de aeronave) ATERRIZANDO / DESPEGANDO, AUTORIZADO PARA ATERRIZAR PISTA (número)".

PROCEDIMIENTOS DE FALLO DE COMUNICACIONES AEROTERRESTRES

FALLO DE COMUNICACIONES EN EL AIRE

Si una aeronave experimenta un fallo de comunicaciones deberá responder inmediatamente en la clave SSR 7600.

Vuelo VFR en condiciones VMC

- Las aeronaves a reacción procederán a través de uno de los dos corredores visuales publicados, sobrevolando la plataforma a 500 ft AGL y alabeando con rumbo 219º. Al llegar a la altura de la TWR comprobarán la pista en servicio. En el caso de que la pista en servicio sea la 22 romperán a la izquierda para incorporarse al tramo de viento en cola, y si la pista en servicio es la 04 invertirán el rumbo realizando una gota de agua para incorporarse al tramo de viento en cola, esperando señales luminosas de TWR.

- Las aeronaves convencionales que procedan por el Pasillo Visual Norte, en Daganzo descenderán a 500 ft AGL, procediendo “ABEAM” viento en cola, alabeando, en dirección hacia la TWR. Una vez comprobada la pista en servicio, esperarán las señales luminosas de la TWR. En el caso que procedan por el Pasillo Visual Sur, en la Meseta de San Juan descenderán a 500 ft AGL, para proceder a sobrevolar la plataforma alabeando con rumbo 219º. Al llegar a la altura de la TWR comprobarán la pista en servicio, si la pista en servicio es la 22, romperán a la izquierda para incorporarse al tramo de viento en cola, y si está la RWY 04 en servicio invertirán el rumbo realizando una gota de agua para incorporarse al tramo de viento en cola, esperando señales luminosas de TWR.

Nota: En ningún caso se sobrevolará la pista o la prolongación de su eje.

Vuelo VFR (cambio de condiciones meteorológicas de VMC a IMC)

Cuando las condiciones meteorológicas sufrieran un deterioro progresivo tal que no permitieran mantener contacto ininterrumpido con el terreno, las aeronaves procederán al último nivel autorizado del que se haya acusado recibo o a la altitud mínima de seguridad, lo que resulte más alto, manteniendo dicho nivel hasta uno de los puntos de entrada (STAR's), para llegar a DUKKE (IAF). Sobre este punto comenzará el descenso, abandonando la espera a 6000 ft para efectuar una aproximación IFR publicada a la RWY 22. En el caso de estar la RWY 04 en servicio, se realizará de igual forma y, con el campo a la vista, se completará con "circuito" a la RWY 04.

Vuelo IFR

- Cuando el fallo ocurre durante el procedimiento STAR antes del IAF:

Proceder al IAF designado (DUKKE) para la STAR autorizada (según FPL), manteniendo el último nivel o altitud autorizada a la que se haya acusado recibo y entrar en espera. Iniciar el descenso tras completar una espera (abandonando la espera a 6000 ft), o a la EAT cuando se haya recibido, lo que sea más tarde, para efectuar una aproximación IFR publicada a la RWY en servicio para llegada y aterrizar antes de los siguientes 30 minutos.

- Cuando el fallo ocurre en vector radar antes del IAF:
Proceder de la manera más directa a interceptar la STAR hasta el IAF, siguiendo el procedimiento de fallo de comunicaciones durante el procedimiento STAR.

- Cuando el fallo ocurre en vector radar después del IAF:
Mantener la última altitud autorizada de la que se ha acusado recibo, proceder a interceptar el curso final de aproximación para completar ésta y aterrizar. Si no es posible, efectuar el procedimiento de aproximación frustrada con fallo de comunicaciones.

- Cuando el fallo ocurre durante la aproximación frustrada: No iniciar la aproximación frustrada antes del MAPT. Interceptar el procedimiento de aproximación frustrada según carta de aproximación IAC correspondiente. Completar al menos una espera en el fijo de espera, efectuar una nueva aproximación y aterrizar.

- Cuando el fallo ocurre durante la SID:
Continuar la SID hasta el punto de salida del TMA, subiendo al último nivel autorizado del que se haya acusado recibo o la altitud mínima de seguridad, lo que sea más alto; mantener este/a durante 7 minutos, para continuar ascenso respetando en cualquier caso los niveles máximos especificados en las cartas de salida, continuando el vuelo de acuerdo al FPL presentado. En el caso de que la aeronave se encuentre dentro del Espacio Aéreo Delegado a Torrejón, si el Comandante al mando opta por regresar al aeródromo de origen, aplicará el procedimiento adecuado de los anteriormente descritos

- Cuando el fallo ocurre durante una salida con vector radar:
Dirigirse de la manera más directa a interceptar el último procedimiento SID recibido del ATC y continuar con el procedimiento de fallo de comunicaciones durante la SID. Si no se hubiera recibido una autorización SID, proceder a interceptar la SID apropiada hasta el punto de salida del TMA y de acuerdo al tipo de navegación expresados en el FPL actualizado.

FALLO DE COMUNICACIONES EN TIERRA

En el caso de que una aeronave o vehículo operando en el área de maniobras experimente un fallo en las comunicaciones procederá como sigue:

  1. Si la aeronave va a salir: continuará por la ruta asignada hasta detenerse en un punto de espera intermedio o el límite del permiso extremando las precauciones para evitar desvíos de la misma. Una vez allí, mantendrá la posición y esperará la llegada de un vehículo “SÍGAME” que le conducirá al puesto de estacionamiento.

  2. Si se trata de un vehículo: permanecerá en su posición y esperará la llegada de un vehículo “SÍGAME” que lo asistirá adecuadamente.

VUELO VFR EN CONDICIONES VMC (COMPROBAR RWY EN SERVICIO Y ESPERAR SEÑALES LUMINOSAS)

RWY 22

RWY 04

AERONAVES A REACCIÓN:
Entrada por corredor, sobrevolar plataforma 500 ft y rumbo 219º

Rotura a la izquierda e incorporarse a viento en cola

Invertir rumbo (gota de agua). Incorporarse a viento en cola

AERONAVES CONVENCIONALES:
Entrada por pasillo norte, Daganzo 500 ft AGL

Incorporarse a viento en cola y alabeando

Incorporarse a viento en cola y alabeando

AERONAVES CONVENCIONALES:
Entrada por pasillo sur, Meseta San Juan 500 ft AGL

Rotura a la izquierda e incorporarse a viento en cola

Invertir rumbo (gota de agua). Incorporarse a viento en cola

VUELO VFR EN CONDICIONES IMC

ACCIONES
Proceder último nivel autorizado o altitud mínima de seguridad (lo más alto), manteniendo nivel hasta punto de entrada STAR

RWY 22: DUKKE 6000 ft y realizar IAC

RWY 04: DUKKE 6000 ft y realizar IAC y posterior circuito

VUELO IFR

MOMENTO FALLO

ACCIONES

STAR ANTES IAF

Proceder al IAF (DUKKE), mantener último nivel autorizado y entrar en espera.
Realizar una espera y abandonar la espera a 6000 ft o antes de los 30 MIN de la EAT, lo que resulta más tarde.
Realizar aproximación.

VECTOR RADAR ANTES IAF

Igual que fallo STAR antes del IAF.

VECTOR RADAR DESPUÉS IAF

Mantener altitud autorizada.
Interceptar el cursor final de APP y completar.
Si no es posible, realizar procedimiento frustrada.

APROXIMACIÓN FRUSTRADA

No iniciar frustrada antes MAPT.
Seguir procedimiento APP frustrada según IAC.
Completar una espera y efectuar nueva aproximación.

DURANTE SID

Continuar SID hasta punto de salida del TMA.
Subir al último nivel autorizado o altitud mínima de seguridad, mantener durante 7 MIN para continuar ascenso.
Respetar niveles máximos especificados.
Continuar según FPL.
Si ocurre dentro de espacio aéreo delegado a Torrejón, decidirá el comandante de la aeronave. Aplicar el
procedimiento adecuado según el caso.

SALIDA CON VECTOR RADAR

Dirigirse directamente e interceptar procedimiento SID recibido por ATC.
Continuar procedimiento fallo de comunicaciones SID.

PROCEDIMIENTOS DE ATENUACIÓN DEL RUIDODE RUIDOS

No.

PROCEDIMIENTOS DE VUELO

AJUSTES DE VELOCIDAD VERTICAL EN MADRID TMA

Las aeronaves en evolución ajustarán su velocidad vertical cuando se aproximen a una altitud o nivel de vuelo asignado. En esas circunstancias, la velocidad vertical se reducirá a 1500 ft por minuto al aproximarse a una distancia vertical de 1000 ft por encima o por debajo de la altitud o nivel de vuelo asignado

Todas las aeronaves que vuelen bajo las reglas del RCAO despegando de la RWY 22 o en circuito visual sur, no rebasarán 2.5 DME TJZ o R-143 VTZ al suroeste del campo. En caso de no ser posible, notificarán esta circunstancia a LETO TWR-APP/GCA antes de despegar o antes de entrar en el circuito visual.

Precaución, tráfico próximo en aproximación o salida del aeropuerto de Adolfo Suárez Madrid-Barajas.

LÍMITE DE VELOCIDAD EN PASILLOS VFR

La velocidad máxima en pasillos VFR convencionales está limitada a 220 Kt. La velocidad máxima en corredores VFR reactores está limitada a 350 Kt, salvo autorización de la Agencia de Control.

CIRCUITO MILITAR DE TRÁNSITO DE AD

AERONAVES CONVENCIONALES

profile

(1) Aeronaves saliendo de RWY 04/22 con destino el pasillo visual Norte, ascenderán para alcanzar 3900 ft de altitud si no existe instrucción en contra por parte de TWR. Precaución con posibles aeronaves realizando esperas a 3400 ft al Norte de Daganzo.

(2) Aeronaves procedentes del pasillo visual Norte, en descenso para alcanzar la altitud de tráfico.

(3) Aeronaves saliendo de RWY 04/22 con destino el pasillo visual Sur, dejarán siempre la Meseta de San Juan a la izquierda.

(4) Espera al Norte de Daganzo, con virajes a la izquierda a 3400 ft, sin llegar a sobrevolar el pueblo de Daganzo.

CIRCUITO MILITAR DE TRÁNSITO DE AD

REACTORES

profile

DETALLES DE RUTAS DE APROXIMACIÓN VISUAL

profile

INFORMACIÓN SUPLEMENTARIA

SISTEMAS DE FRENADO



Nomenclatura

LETO-01-R-U

Tipo

BARRERA DE RED UNIDIRECCIONAL.

Localización

RWY 22 THR +3758 m / 12329 ft.

Estado de disponibilidad

Permanentemente disponible, a requerimiento del piloto.

Nomenclatura

LETO-02-C-B

Tipo

BARRERA DE CABLE RETRÁCTIL BIDIRECCIONAL.

Localización

RWY 04 THR +550 m / 1804 ft.
RWY 22 THR +3108 m / 10197 ft.

Estado de disponibilidad

Permanentemente disponible, a requerimiento del piloto.

Nomenclatura

LETO-03-C-B

Tipo

BARRERA DE CABLE RETRÁCTIL BIDIRECCIONAL.

Localización

RWY 04 THR +1829 m / 6001 ft.
RWY 22 THR +1829 m / 6001 ft.

Estado de disponibilidad

Permanentemente disponible, a requerimiento del piloto.

Nomenclatura

LETO-04-C-B

Tipo

BARRERA DE CABLE RETRÁCTIL BIDIRECCIONAL.

Localización

RWY 04 THR +3098 m / 10164 ft.
RWY 22 THR +560 m / 1837 ft.

Estado de disponibilidad

Permanentemente disponible, a requerimiento del piloto.

Nomenclatura

LETO-05-R-U

Tipo

BARRERA DE RED UNIDIRECCIONAL.

Localización

RWY 04 THR +3698 m / 12133 ft.

Estado de disponibilidad

Permanentemente disponible, a requerimiento del piloto.

MÍNIMOS DE APROXIMACIÓN INSTRUMENTAL RADAR (USO EXCLUSIVO MILITAR)



RWY

GP/TCH/RPI

CAT

DH/MDA-VIS

HAT/HAA

CEIL-VIS

PAR (3)

22

3º / 49 / 1033

A B C D E

2226 - 800 m

200

200 - 800 m

SRE

22

A B

2680 - 800 m (1)

682

700 - 800 m (1)

C

2680 - 2000 m

682

700 - 2000 m (1)

D HPMA

2680 - 2400 m

682

700 - 2400 m (1)

SRE

04

A B

2330 - 800 m (1)

363

400 - 800 m (1)

C

2330 - 1200 m (2)

363

400 - 1200 m (2)

D HPMA

2330 - 1200 m

363

400 - 1200 m (1)

CIR

A

2580 - 1600 m

554

600 - 1600 m

B

2900 - 2000 m

874

900 - 2000 m

C

3060 - 4800 m

1034

1100 - 4800 m

D

3140 - 4800 m

1114

1200 - 4800 m

HPMA

2900 - 4400 m

874

900 - 4400 m

Observaciones:

(1) Cuando ALS U/S incrementar VIS en 800 m.

(2) Cuando ALS U/S incrementar VIS en 400 m.

(3) Para los casos de aproximaciones PAR, las instrucciones de frustrada serán: “ascender en rumbo de pista a 2600 ft, virar a la izquierda dentro de 2.5 DME TJZ o coordenadas 0032643.8W a rumbo 045º, interceptar y seguir el R-075 TJZ directo a DUKKE en ascenso a 6000 ft”.

ZONAS DE CONCENTRACIÓN DE AVES EN EL ENTORNO DE LA BASE AÉREA DE TORREJÓN

profile

ZONAS DE CONCENTRACIÓN DE AVES

Zona 1: concentración de estorninos y avefrías.

Zona 2: concentración de palomas torcaces y bravías.

ZONAS DE ALIMENTACIÓN E INGESTA DE AGUA

Zona I: gramíneas y cultivos de cereales.

Zona II: invertebrados, anfibios, peces y agua.

ZONAS DE MOVIMIENTOS DE AVES

Movimiento A: desplazamiento de buitres y otras rapaces.

Movimiento B: desplazamiento de palomas.

Movimiento C: desplazamiento de estorninos y avefrías (meses de invierno).

Movimiento D: desplazamiento de gaviotas sombrías (meses de invierno).

Movimiento E: desplazamiento de cigüeñas blancas.

profile

CARTAS AERONÁUTICAS RELATIVAS A UN AERÓDROMOCARTAS RELATIVAS AL AERÓDROMO

El listado de cartas relativas al aeródromo puede encontrarse en el siguiente enlace:

https://aip.enaire.es/AIP/#LETO

PENETRACIÓN DE LA SUPERFICIE DEL TRAMO VISUAL (VSS)

No aplica.
